Allgemeine Beschreibung

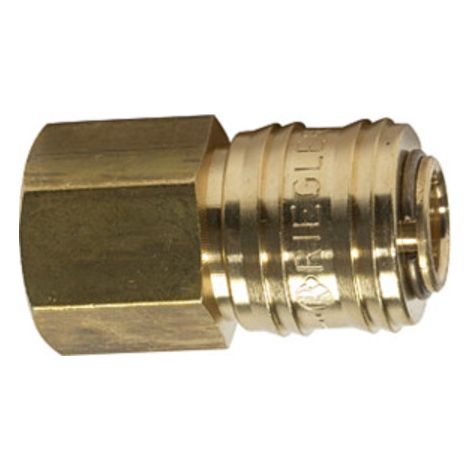

Die Schnellverschlusskupplung NW 7,2 mit Innengewinde ist eine universelle Einhandkupplung in einseitig absperrender Ausführung. Sie bietet eine hohe Dichtheit und ist besonders für den Einsatz in Pneumatik, Maschinen- und Anlagenbau sowie in der Medizintechnik geeignet. Die geschlossene Verriegelungshülse verhindert das Verschmutzen der Innenteile, während die gehärteten Verriegelungsstifte eine Verwendung an Druckluftwerkzeugen ermöglichen.Technische daten
- Länge: 40,5 mm
- SW: 21 mm
- Anschluss: G 1/4 IG
- Gewicht: 79 g
- Betriebsdruck: 0 - 35 bar (max. statisch)
- Durchfluss: 1000 l/min (Luft)
- Temperaturbeständigkeit: -20 °C bis +100 °C
- Dichtmaterial: NBR
- Gehäuse, Hülse, Ventilkörper: Messing blank
- Verriegelungsstifte, Federn, Sprengring: nicht rostender Stahl
Kompatibilität und Zubehör
- Kompatibel mit CEJN 20
- Kompatibel mit Rectus 25/26
- Kompatibel mit JWL 520/530
Installation
Die Montage erfolgt einfach und schnell. Es wird empfohlen, beim Entkuppeln den Stecknippel mit einer Hand festzuhalten, um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden.
Anwendung
Diese Schnellverschlusskupplung eignet sich für verschiedene Anwendungen in der Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/Pharmaindustrie, Werkstätten und Automotive.
Weitere Informationen
Die Kupplung ist gesundheitlich unbedenklich und das dauerelastische Dichtmaterial kann bis zu 45° nachjustiert werden, ohne die Dichtheit zu beeinflussen. Vor der Anwendung sollten entsprechende Kontrollversuche durchgeführt werden, um die Funktion unter den jeweiligen Praxisbedingungen zu überprüfen.
