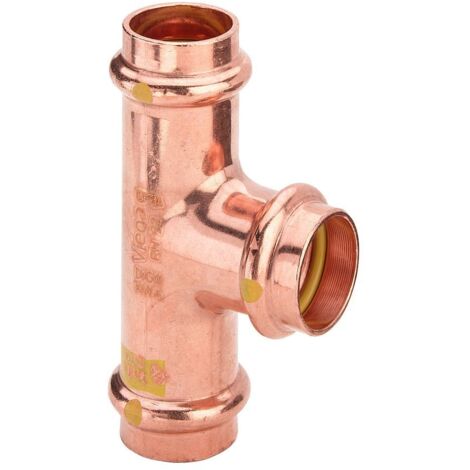

Viega Profipress G-T-Stück, d1 35, d2 22, d3 35 Kupfer Modell 2618, 346072

Viega Profipress G-T-Stück, d1 35, d2 22, d3 35 Kupfer Modell 2618, 346072

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar, 14,5 PSI)

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar, 14,5 PSI)

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

• Anschluss: Profipress G
• Modell: 2618
• Material: Kupfer
• Anwendung: Gas, Heizöl/Dieselkraftstoff
• d1: 35
• d2: 22
• d3: 35
• Z1 [mm]: 19
• Z2 [mm]: 22
• Z3 [mm]: 19
• L1 [mm]: 46
• L2 [mm]: 45
• L3 [mm]: 46
• Anschluss: Profipress G
• Modell: 2618
• Material: Kupfer
• Anwendung: Gas, Heizöl/Dieselkraftstoff
• d1: 35
• d2: 22
• d3: 35
• Z1 [mm]: 19
• Z2 [mm]: 22
• Z3 [mm]: 19
• L1 [mm]: 46
• L2 [mm]: 45
• L3 [mm]: 46

Einsatzbereiche

• Erdgas/Flüssiggas
• Heizöl/Dieselkraftstoff (d12–54)

Einsatzbereiche

• Erdgas/Flüssiggas
• Heizöl/Dieselkraftstoff (d12–54)

• Kupfer
• Pressanschlüsse

Ausstattung

• Kupfer
• Pressanschlüsse

Ausstattung
