Allgemeine Beschreibung

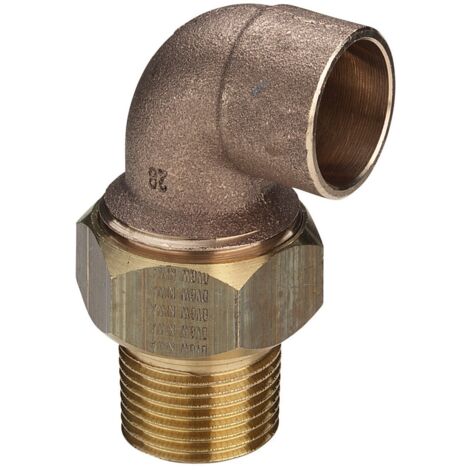

Die Viega Winkelverschraubung 94098G ist eine konischdichtende Übergangsverschraubung mit einem Winkel von 90°. Sie besteht aus Rotguss und verfügt über eine Messing-Tülle sowie einen Lötanschluss. Diese Verschraubung ist nicht für Gas-Installationen geeignet.Technische daten
- Modell: 94098G
- Artikelnummer: 120580
- Rohraußendurchmesser Anschluss 1: 18 mm
- Rohraußendurchmesser Anschluss 2: 18 mm
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
- Länge Anschluss 1: 25 mm
- Länge Anschluss 2: 59 mm
- Arbeitslänge Anschluss 1: 12 mm
- Winkel des Bogens: 90°
- Max. Arbeitsdruck bei 20 °C: 16 bar
- Schlüsselweite: 36 mm
- Material Anschluss 1: Bronze (Silizium-Bronze)
- Material Anschluss 2: Messing (entzinkungsbeständig)
- Oberflächenschutz: unbehandelt
- Mit Dichtungsmaterial: nein
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
Kompatibilität und Zubehör
- Geeignet für Lötfittings
- Verwendung mit BSPT-R (ISO 7-1 / EN 10226-1) Gewinde
Installation
- Einbau durch Löten an Anschluss 1 (Lötmuffe)
- Außengewinde konisch an Anschluss 2
Anwendung
- Verwendung in Rohrleitungssystemen
- Ideal für Anwendungen, die eine konischdichtende Verbindung erfordern
Weitere Informationen
- Hinweis: Nicht geeignet für Gas-Installationen!
