Wolf Anschluss-Set DN 60/100-C93x DN 60 flexibel im Schacht, Abdeckung Edelstahl

Wolf Anschluss-Set DN 60/100-C93x DN 60 flexibel im Schacht, Abdeckung Edelstahl

Das Wolf Anschluss-Set DN 60/100-C93x DN 60 flexibel im Schacht mit Edelstahlabdeckung ist ein umfassender Bausatz für die flexible und sichere Verbindung von Luft- und Abgasrohren im DN60/100-System. Es eignet sich für den Einsatz in Heizungsanlagen mit kondensierendem Betrieb und ist speziell für die Installation in Schachtanlagen konzipiert.

Wie ist das Anschluss-Set aufgebaut?

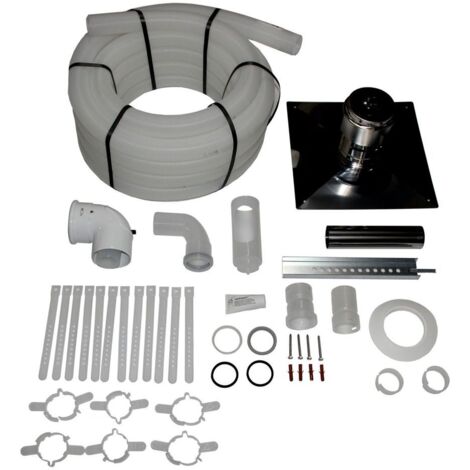

Das Set besteht aus einem konzentrischen Revisionsbogen mit 87° Winkel, einem 500 mm langen konzentrischen Rohr, einer Rosette für die Innenwand, einem 12,5 m langen flexiblen Abgasrohr mit Steckseite DN60, einem Stützbogen mit 87° Winkel und Auflageschienen sowie sechs Abstandhaltern. Die Schachtabdeckung aus Edelstahl verfügt über eine integrierte Luft-/Abgasführung und ein Mündungsstück. Das flexible Rohr wird mittels einer Halterung an der Schachtabdeckung befestigt. Anstelle der Auflageschienen kann ein Abgasrohr entsprechender Länge als Stützvorrichtung verwendet werden.

Welche Materialien und Eigenschaften zeichnen das Set aus?

Innen- und Außenrohr bestehen aus Kunststoff und sind unbehandelt. Das System ist für den Nassbetrieb (kondensierend) ausgelegt und nicht für den trockenen Betrieb geeignet. Die Edelstahlabdeckung sorgt für eine korrosionsbeständige Oberfläche. Das Set ist für das DN60/100-System ausgelegt und kann mit zusätzlichen Reduzierungen oder Übergängen an andere Systeme angepasst werden.

Welche Kompatibilitätshinweise sind zu beachten?

Für den Anschluss an Systeme wie TGB-2-20, COB-2-15 oder TOB-18 ist eine zusätzliche Reduzierung von DN80/125 auf DN60/100 erforderlich. Bei Anschluss an CGB-2 bis 24 kW ist ein Übergang von DN60/100 auf DN80/125 notwendig. Diese Komponenten sind separat zu bestellen.

Technische Daten

• Außendurchmesser: 100 mm
• Material Innenrohr: Kunststoff
• Material Außenrohr: Kunststoff
• Oberflächenschutz Innenrohr: unbehandelt
• Oberflächenschutz Außenrohr: unbehandelt
• Nassbetrieb (kondensierend): ja
• Trockenbetrieb (nicht kondensierend): nein
• Rohrlänge flexibel: 12,5 m
• Rohrlänge konzentrisch: 500 mm
• Winkel Revisionsbogen: 87° konzentrisch
• Anzahl Abstandhalter: 6

Das Wolf Anschluss-Set DN 60/100-C93x bietet eine flexible und robuste Lösung für die Abgasführung in Schachtanlagen. Mit einer Rohrlänge von 12,5 m und einer Edelstahlabdeckung ist es besonders für den Nassbetrieb geeignet und ermöglicht eine sichere Verbindung im DN60/100-System.

Produktspezifikation

• Hersteller-Artikelnummer: 2652001
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Abgasrohre flexibel aus Polypropylen
• Außendurchmesser: 100
• Material Innenrohr: Kunststoff
• Material Außenrohr: Kunststoff
• Oberflächenschutz Innenrohr: unbehandelt
• Oberflächenschutz Außenrohr: unbehandelt
• Oberflächenbehandlung Außenrohr: unbehandelt
• Nass (kondensierend): ja
• Trocken (nicht kondensierend): nein
