Wolf Anschluss-Set DN 60/100-C93x DN 80 im Schacht, Abdeckung Edelstahl

Wolf Anschluss-Set DN 60/100-C93x DN 80 im Schacht, Abdeckung Edelstahl

Das Anschluss-Set DN 60/100-C93x DN 80 von Wolf ist ein Bausatz für die raumluftunabhängige Luft- und Abgasführung im Schachteinbau. Es eignet sich für den Anschluss an Abgasleitungen mit den Nennweiten DN 60/100 und DN 80 und ist speziell für Brennwertthermen konzipiert. Das Set umfasst eine Schachtabdeckung aus Edelstahl mit integrierter Luft-/Abgasführung und ist für den Einsatz in kondensierenden Systemen ausgelegt.

Wie ist das Anschluss-Set aufgebaut?

Das Anschluss-Set besteht aus einem konzentrischen Revisionsbogen mit 87 Grad, einem 500 mm langen konzentrischen Rohr, einer Rosette sowie einem Stützbogen mit 87 Grad und Auflageschiene für DN 80. Die Schachtabdeckung aus Edelstahl verfügt über eine integrierte Luft- und Abgasführung. Zusätzlich sind ein UV-stabilisiertes Mündungsstück und vier Abstandhalter enthalten, die die Montage erleichtern und die Stabilität erhöhen.

Für welche Anwendungen ist das Anschluss-Set geeignet?

Das Set ist für den Schachteinbau bei raumluftunabhängigen Brennwertthermen vorgesehen. Es ermöglicht die sichere Ableitung der Abgase und die Zufuhr von Verbrennungsluft über ein gemeinsames System. Die Ausführung ist speziell für den Nassbetrieb (kondensierend) geeignet, was den Einsatz in modernen Heizungsanlagen mit Brennwerttechnik unterstützt.

Welche Materialien und Eigenschaften zeichnen das Set aus?

Die Innen- und Außenrohre bestehen aus Kunststoff und sind unbehandelt. Die Schachtabdeckung ist aus Edelstahl gefertigt, was eine langlebige und korrosionsbeständige Lösung für den Außeneinsatz darstellt. Das Mündungsstück ist UV-stabilisiert, um den Einflüssen von Sonnenlicht standzuhalten.

Technische Daten

• Nennweite Innenrohr: DN 60/100
• Nennweite Außenrohr: DN 80
• Rohrlänge: 500 mm
• Material Innenrohr: Kunststoff
• Material Außenrohr: Kunststoff
• Schachtabdeckung: Edelstahl mit integrierter Luft-/Abgasführung
• Mündungsstück: UV-stabilisiert
• Betriebsart: Nass (kondensierend)
• Revisionsbogen: 87° konzentrisch
• Stützbogen: 87° DN 80 mit Auflageschiene

Das Anschluss-Set DN 60/100-C93x DN 80 von Wolf bietet eine robuste und funktionale Lösung für die raumluftunabhängige Luft- und Abgasführung bei Brennwertthermen. Mit seiner Edelstahl-Schachtabdeckung, den hochwertigen Kunststoffrohren und der UV-stabilisierten Ausführung unterstützt es eine sichere und langlebige Installation in kondensierenden Systemen.

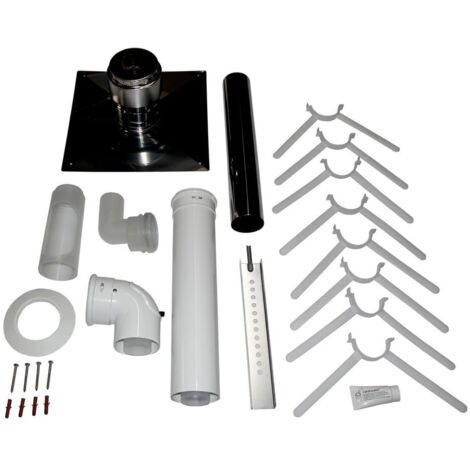

Lieferumfang

• 1x Wolf Anschluss-Set DN 60/100-C93x DN 80
• 1x Revisionsbogen 87° konzentrisch
• 1x Rohr konzentrisch L:500mm
• 1x Rosette
• 1x Stützbogen 87° DN80 mit Auflageschiene
• 1x Schachtabdeckung aus Edelstahl mit integrierter Luft-/Abgasführung
• 1x Mündungsstück UV-stabilisiert
• 4x Abstandhalter

Produktspezifikation

• Hersteller-Artikelnummer: 2651854
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Luft-/Abgasführung DN60/100 Brennwert
• Außendurchmesser: 100
• Material Innenrohr: Kunststoff
• Material Außenrohr: Kunststoff
• Oberflächenschutz Innenrohr: unbehandelt
• Oberflächenschutz Außenrohr: unbehandelt
• Oberflächenbehandlung Außenrohr: unbehandelt
• Nass (kondensierend): ja
• Trocken (nicht kondensierend): nein
