Eine Dunstabzugshaube einbauen: So geht's

Eine Dunstabzugshaube einbauen: So geht's

Dieter, technischer Leiter, Frankfurt

Ratgeber verfasst von:

Dieter, technischer Leiter, Frankfurt

115 Ratgeber

Dunstabzugshauben sind in Küchen unerlässlich, um Gerüche, Wasserdampf und Rauch abzufangen. Sie sollten über dem Kochfeld installiert werden. In diesem Ratgeber erfahren Sie, wie Sie eine Abzugshaube anbringen: von der Auswahl des Werkzeugs, über die Montage der Filter bis hin zum Anschluss des Abzugs.
Zu den Dunstabzugshauben

In der Küche sorgt die Dunstabzugshaube dafür, die mit Gerüchen, Dämpfen und Rauch geschwängerte Raumluft zu reinigen. Mit oder ohne Abluftkanal wird die Dunstabzugshaube über dem Kochfeld installiert und muss für den optimalen Betrieb sorgfältig und regelmäßig gereinigt werden.

Arbeitsschritte

  1. Vorbereitung und/oder Entfernung der vorhandenen Haube
  2. Installation und elektrischer Anschluss der Dunstabzugshaube
  3. Montage der Elemente der Haube
  4. Inbetriebnahme der Haube

Entfernung der bereits vorhandenen Abzugshaube

  • Trennen Sie die Haube vom Stromnetz ab.
  • Entfernen Sie die Filter und die innere Verkleidung, um Zugang zu den elektrischen Verbindungen zu erhalten. Ziehen Sie die Kabel ab, und falls vorhanden, montieren Sie die Lüsterklemme ab.
  • Drehen Sie die Befestigungsschrauben aus und halten Sie die Haube dabei fest.
  • Nehmen Sie die Haube ab.

Vorbereitung der neuen Dunstabzugshaube

Die technischen Merkmale der Dunstabzugshaube werden in den Herstellerangaben aufgeführt.

Die meisten Dunstabzugshauben müssen wie folgt vorbereitet werden:

  • Entfernen Sie den Filter und die Innenverkleidung.
  • Je nach Position der Bohrungen für die Befestigungsschrauben müssen Sie vielleicht die Schraubenabdeckungen der Haube entfernen.
  • Suchen Sie den Durchgang für die elektrischen Kabel und brechen Sie, falls erforderlich, die vorgeformten Öffnungen durch.
  • Installieren Sie die Lüsterklemme.
  • Drehen Sie die Dunstabzugshaube um und brechen Sie die vorgeformten Öffnungen durch, die für den Abzug von Rauch und Dämpfen gedacht sind (falls ein Abluftkanal vorhanden ist).
  • Montieren Sie den Klappenadapter (meistens wird er direkt an den Rahmen der Haube geschraubt, aber es ist empfehlenswert, ihn zusätzlich zu den Schrauben mit Klebeband zu befestigen).
Den Katalog von ManoMano entdecken
Kabel

Installation der Dunstabzugshaube

  • Überprüfen Sie, ob der Klappenadapter in den vorhandenen Kanal passt.
  • Führen Sie das Kabel oder die elektrischen Leitungen in die Verbindungs- bzw. Lüsterklemme ein
  • Drehen Sie die Befestigungsschrauben ein, die je nach Halterung mit den entsprechenden Dübeln verwendet werden müssen.
  • Überprüfen Sie die Stabilität und den Halt der Baugruppe.

Elektrischer Anschluss der Dunstabzugshaube

  • Straffen Sie die Drähte oder Kabel leicht, um sicherzustellen, dass die direkte Verbindung mit der Lüsterklemme möglich ist.
  • Passen Sie die erforderliche Länge an und ziehen Sie die Lüsterklemme fest.
  • Das Gerät arbeitet mit 230 V (Volt) einphasig. Sie müssen somit drei Drähte anschließen: Phase (rot, schwarz oder braun), Nulleiter (blau oder grau) und die Erdung, bzw. der Schutzleiter (grün-gelb).
  • Überprüfen Sie den elektrischen Schaltplan, bevor Sie die Schrauben der Lüsterklemme festziehen (siehe Herstellerangaben).
Den Katalog von ManoMano entdecken
Dübel

Je nachdem, welche Teile Sie bei der Vorbereitung entfernt haben, müssen diese jetzt wieder in umgekehrter Reihenfolge montiert werden.

  • Wenn Ihre Dunstabzugshaube mit Licht ausgestattet ist, installieren Sie die Glühbirnen

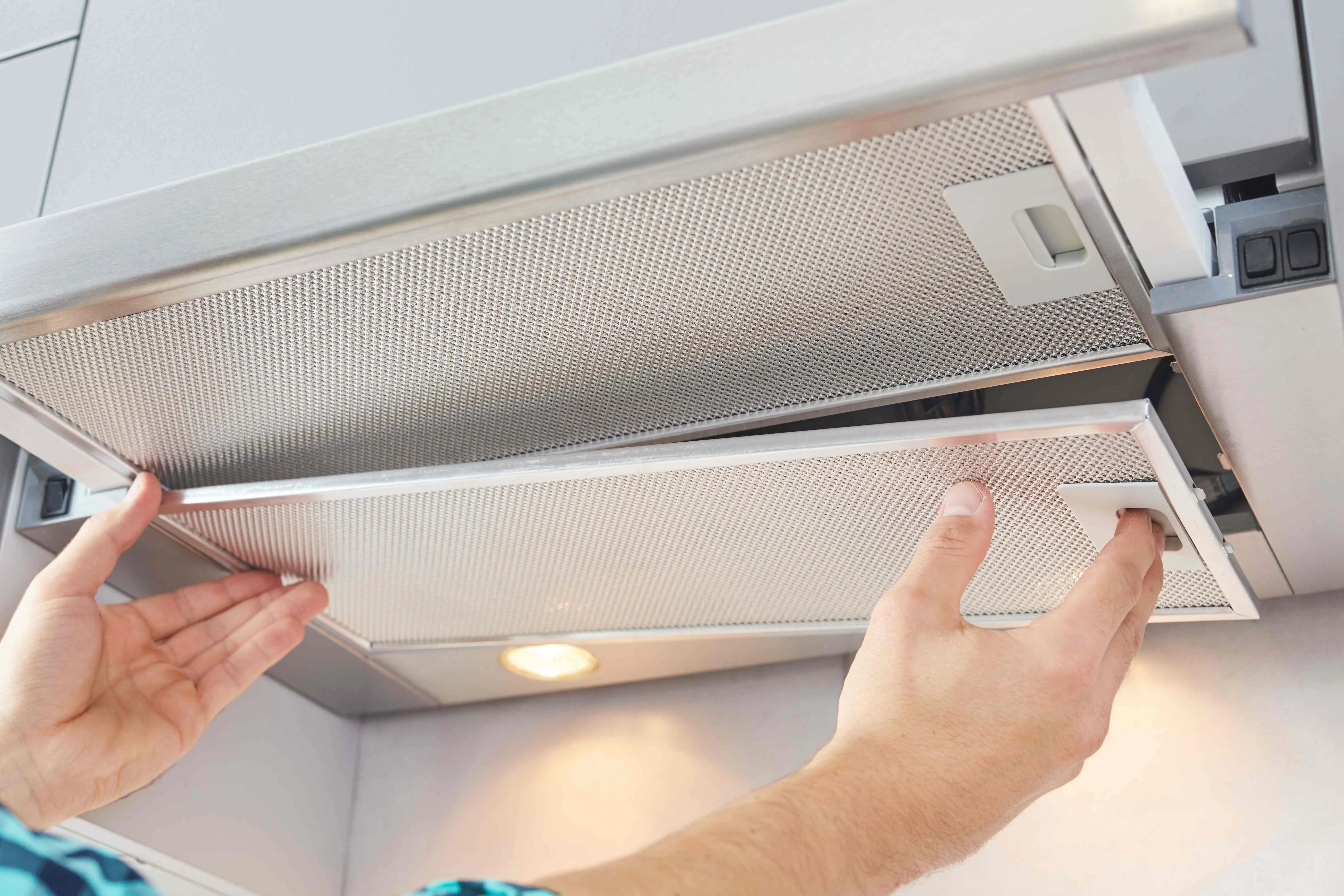

  • Setzen Sie die Filter ein.

  • Stellen Sie die Stromversorgung wieder her.
  • Testen Sie alle Funktionen Ihrer Haube: Beleuchtung, verschiedene Saugleistungen usw.

Wenn alles richtig funktioniert, kann es losgehen mit dem Kochen!

Know-how

Um eine Dunstabzugshaube einbauen zu können, sollten Sie wissen, wie man eine Montageanleitung liest, elektrische Leitungen verbindet, mit Zangen, Schraubenziehern und Schlüsseln umgeht. Je nach Küche und Haube müssen Sie einen Bohrer benutzen und Dübel auswählen können. Wenn Ihre Abzugshaube eine Verbindung zu einem Rauchabzug erfordert, ist es wichtig, die verschiedenen Montage-, Anschluss- und Abdichtungstechniken zu kennen.

Benötigte Zeit

Etwa 1 Stunde 30 Minuten

Anzahl der Personen

1 bis 2 Personen

Werkzeug und Material

Persönliche Schutzausrüstung

Diese Liste ist nicht vollständig; die persönliche Schutzausrüstung muss an die jeweilige Arbeitssituation angepasst werden.
