Allgemeine Beschreibung

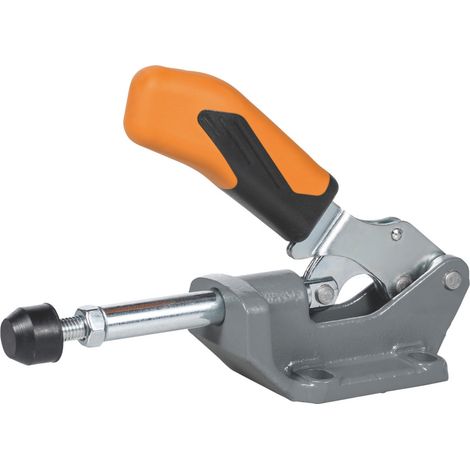

Der AMF Schwerer Schubstangenspanner ist ein äußerst stabiler Spannmechanismus, der sich ideal für die Serienfertigung eignet. Mit einer Schubstangenführung und einem gleichlaufenden Handhebel ermöglicht er ein schnelles Spannen und Öffnen. Der Grundkörper besteht aus Temperguss, während die Hebelteile und die Schubstange aus verzinktem und passiviertem Vergütungsstahl gefertigt sind. Eine vergütete Andrückschraube sorgt für zusätzliche Stabilität.Technische daten
- Typ: 6842
- Lochabstand e: 70 mm
- Lochabstand f: 65 mm
- Bohrungs-⌀ d: 11 mm
- Andrückschraube: M12×50 mm
- Lochabstand g: 57 mm
- Spannhöhe h bis Mitte Schraube: 55 mm
- Spannhub: 50 mm
- Haltekraft P (Druck und Zug): 25.000 N
- Gesamthöhe H: 179 mm
- Gesamtlänge L: 460 mm
Anwendung
Der Schubstangenspanner eignet sich für verschiedene Anwendungen, darunter:- Schnelles Spannen und Öffnen bei Serienfertigung
- Druck- und Zugspannen
- Einbau in Sonderspannvorrichtungen
- Spannen beim Bohren, Reiben, Schleifen, Biegen, Schweißen und Montieren
