Danfoss Klemmverbinder, G 3/4" Innengewinde auf 15x2,5mm, für VPE-Kunststoffrohre PEX

Danfoss Klemmverbinder, G 3/4" Innengewinde auf 15x2,5mm, für VPE-Kunststoffrohre PEX

Der Danfoss Klemmverbinder G 3/4" IG auf 15x2,5 ist speziell für den Rohrnetzanschluss von VPE-Kunststoffrohren (PEX) in Heizungssystemen konzipiert. Dieses Produkt ist ideal für den Einsatz mit verschiedenen Danfoss-Ventilen und die Montage erfolgt unkompliziert und ohne Spezialwerkzeug.

Für welche Anwendungen ist der Klemmverbinder geeignet?

Die Danfoss Klemmverbinder sind ausschließlich für den Anschluss von VPE-Kunststoffrohren nach DIN 16892/16893 an Danfoss-Ventile in Heizungssystemen vorgesehen. Sie ermöglichen eine sichere Verbindung von Rohrleitungen mit einer Dimension von 15x2,5 mm an Ventilen mit G 3/4" Innengewinde. Der Klemmverbinder ist passend für Ventilgehäuse wie RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG, RLV 15 AG, sowie Lanzenventile und Steigrohrventile in DN 15.

Welche Betriebsbedingungen sind zu beachten?

Für den sicheren Betrieb des Klemmverbinders sind die Angaben des Rohrherstellers bezüglich des maximalen Betriebsdrucks und der maximalen Betriebstemperatur zu berücksichtigen. Dabei dürfen ein Betriebsdruck von 6 bar und eine Betriebstemperatur von 95 °C nicht überschritten werden. Diese Grenzwerte sind entscheidend für die dauerhafte Funktion im Heizsystem.

Wie ist der Klemmverbinder aufgebaut und wie erfolgt die Montage?

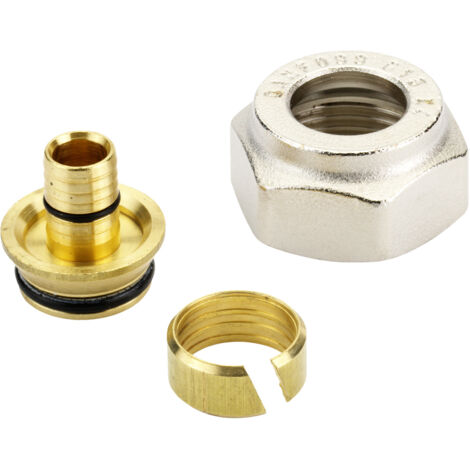

Ein Satz des Klemmverbinders besteht aus einem Klemmring, einer Stützhülse und einer Druckschraube beziehungsweise Überwurfmutter. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge, was eine einfache und zeitsparende Montage ermöglicht.

Technische Daten

• Anschlussgröße: G 3/4" Innengewinde

• Rohrdimension: 15x2,5 mm

• Rohrtyp: VPE-Kunststoffrohre (PEX)

• Maximaler Betriebsdruck: 6 bar

• Maximale Betriebstemperatur: 95 °C

• Nennweite: DN 15

Der Danfoss Klemmverbinder G 3/4" IG auf 15x2,5 bietet eine zuverlässige und unkomplizierte Lösung für den Anschluss von VPE-Kunststoffrohren an Danfoss-Ventile in Heizungssystemen. Mit seiner Kompatibilität zu gängigen Ventilgehäusen und der einfachen Montage ohne Spezialwerkzeug stellt er eine praktische Komponente für den Rohrnetzanschluss dar und unterstützt Betriebsdrücke bis 6 bar sowie Temperaturen bis 95 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 013G4155
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Klemmverschraub
• Hersteller-Serie: Klemmverbinder
