Danfoss Klemmverbinder, G 3/4" Innengewinde auf 17x2mm, für VPE-Kunststoffrohre PEX

Danfoss Klemmverbinder, G 3/4" Innengewinde auf 17x2mm, für VPE-Kunststoffrohre PEX

Der Danfoss Klemmverbinder G 3/4" IG auf 17x2 ist speziell für den Rohrnetzanschluss von VPE-Kunststoffrohren (PEX) in Heizungssystemen konzipiert. Dieses Produkt ermöglicht eine sichere und unkomplizierte Verbindung von Rohren mit G 3/4" Innengewinde an Danfoss-Ventile.

Für welche Anwendungen ist der Klemmverbinder geeignet?

Die Klemmverbinder von Danfoss sind ausschließlich für den Einsatz in Heizungssystemen vorgesehen. Sie dienen dem Anschluss von VPE-Kunststoffrohren nach DIN 16892/16893 an eine Vielzahl von Danfoss-Ventilgehäusen. Dazu zählen Modelle wie RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG, RLV 15 AG, sowie Lanzenventile und Steigrohrventile.

Welche technischen Spezifikationen sind zu beachten?

Beim Einsatz der Klemmverbinder ist ein maximaler Betriebsdruck von 6 bar und eine maximale Betriebstemperatur von 95 °C zu berücksichtigen. Es ist wichtig, die Angaben des Rohrherstellers bezüglich Druck und Temperatur einzuhalten. Der Verbinder ist für eine Nennweite von DN 17 ausgelegt und ermöglicht den Übergang von G 3/4" Innengewinde auf Rohre mit den Abmessungen 17x2 mm.

Wie ist der Klemmverbinder aufgebaut und wie erfolgt die Montage?

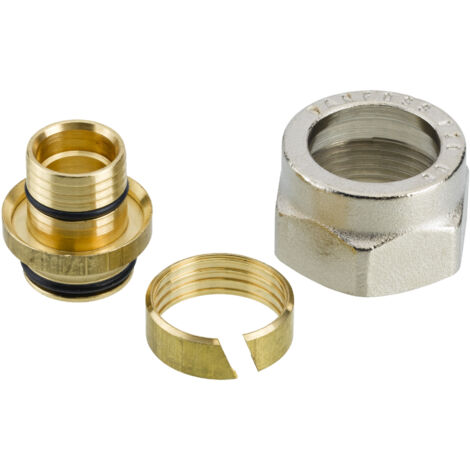

Jeder Klemmverbinder besteht aus einem Klemmring, einer Stützhülse und einer Druckschraube beziehungsweise Überwurfmutter. Für die Installation dieser Klemmverbinder ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich, was eine unkomplizierte Montage ermöglicht.

Technische Daten

• Anschlussgröße: G 3/4" Innengewinde (IG)

• Rohranschluss: 17x2 mm

• Rohrtyp: VPE-Kunststoffrohre (PEX)

• Nennweite: DN 17

• Maximaler Betriebsdruck: 6 bar

• Maximale Betriebstemperatur: 95 °C

Der Danfoss Klemmverbinder G 3/4" IG auf 17x2 bietet eine zuverlässige und einfache Lösung für den Anschluss von VPE-Kunststoffrohren an Danfoss-Ventile in Heizungssystemen. Mit seiner Auslegung für G 3/4" IG auf 17x2 mm Rohre und einer maximalen Betriebstemperatur von 95 °C sowie einem Betriebsdruck von 6 bar, stellt er eine praktische Komponente für die Rohrinstallation dar, die ohne Spezialwerkzeug montiert werden kann.

Produktspezifikation

• Hersteller-Artikelnummer: 013G4162
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Klemmverschraub
• Hersteller-Serie: Klemmverbinder
