Danfoss Klemmverbinder, G 3/4" Innengewinde auf 16x2,2mm, für VPE-Kunststoffrohre PEX

Danfoss Klemmverbinder, G 3/4" Innengewinde auf 16x2,2mm, für VPE-Kunststoffrohre PEX

Der Danfoss Klemmverbinder G 3/4" IG auf 16x2,2 mm ist speziell für den Rohrnetzanschluss von VPE-Kunststoffrohren (PEX) in Heizungssystemen konzipiert. Dieser Verbinder ermöglicht eine sichere Verbindung mit verschiedenen Danfoss-Ventilgehäusen wie RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG, RLV 15 AG sowie Lanzen- und Steigrohrventilen. Die Verbinder sind für Rohrnetze nach DIN 16892/16893 ausgelegt und können ohne Spezialwerkzeug montiert werden.

Für welche Anwendungen ist der Danfoss Klemmverbinder geeignet?

Die Klemmverbinder sind ausschließlich für den Rohrnetzanschluss von Danfoss-Ventilen in Heizungssystemen vorgesehen. Sie verbinden VPE-Kunststoffrohre (PEX) mit den genannten Ventiltypen und sind damit ideal für den Einsatz in thermischen Heizkörperventilen. Die Verwendung ist auf Rohrnetze nach DIN 16892/16893 beschränkt, um die Kompatibilität und Sicherheit sicherzustellen.

Welche technischen Spezifikationen und Betriebsbedingungen sind zu beachten?

Der Klemmverbinder ist für eine Anschlussgröße von G 3/4" Innengewinde auf eine Rohrdimension von 16x2,2 mm ausgelegt. Beim Einsatz sind die Angaben des Rohrherstellers bezüglich des maximalen Betriebsdrucks und der maximalen Betriebstemperatur zu berücksichtigen. Dabei dürfen ein Betriebsdruck von 6 bar und eine Betriebstemperatur von 95 °C nicht überschritten werden. Diese Werte sind entscheidend für die sichere und dauerhafte Funktion der Klemmverbinder im Heizsystem.

Wie ist der Klemmverbinder aufgebaut und wie erfolgt die Montage?

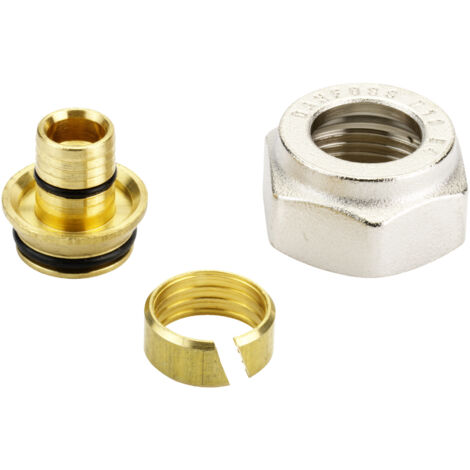

Ein einzelner Klemmverbinder-Satz besteht aus einem Klemmring, einer Stützhülse sowie einer Druckschraube beziehungsweise Überwurfmutter. Die Montage erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge, was die Installation vereinfacht und zeiteffizient gestaltet.

Technische Daten

• Anschlussgröße: G 3/4" Innengewinde

• Rohrdimension: 16 x 2,2 mm

• Rohrtyp: VPE-Kunststoffrohr (PEX)

• Maximaler Betriebsdruck: 6 bar

• Maximale Betriebstemperatur: 95 °C

• Nennweite: DN 16

• Norm: DIN 16892/16893

Der Danfoss Klemmverbinder G 3/4" IG auf 16x2,2 mm bietet eine zuverlässige Verbindungslösung für VPE-Kunststoffrohre in Heizungssystemen. Mit einer einfachen Montage ohne Spezialwerkzeug und der Kompatibilität zu verschiedenen Danfoss-Ventilen stellt er eine praktische Komponente für den Rohrnetzanschluss dar und ist für Betriebsdrücke bis 6 bar sowie Temperaturen bis 95 °C ausgelegt.

Produktspezifikation

• Hersteller-Artikelnummer: 013G4163
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Klemmverschraub
• Hersteller-Serie: Klemmverbinder
