Danfoss Klemmverbinder, G 3/4" Innengewinde auf 18x2,5mm, für VPE-Kunststoffrohre PEX

Danfoss Klemmverbinder, G 3/4" Innengewinde auf 18x2,5mm, für VPE-Kunststoffrohre PEX

Der Danfoss Klemmverbinder G 3/4" IG auf 18x2,5 mm ist speziell für den Anschluss von VPE-Kunststoffrohren (PEX) in Heizungssystemen konzipiert. Dieses Produkt eignet sich für die Verbindung an Danfoss-Ventilen und ist kompatibel mit verschiedenen Ventilgehäusen wie RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG, RLV 15 AG sowie Lanzen- und Steigrohrventilen. Die Klemmverbinder sind für Rohrnetze nach DIN 16892/16893 ausgelegt und ermöglichen eine zuverlässige Verbindung unter Berücksichtigung der maximalen Betriebsparameter des Rohrherstellers.

Für welche Anwendungen sind die Danfoss Klemmverbinder geeignet?

Die Klemmverbinder sind ausschließlich für den Rohrnetzanschluss von Danfoss-Ventilen in Heizungssystemen vorgesehen. Sie ermöglichen den Anschluss von VPE-Kunststoffrohren (PEX) mit den Maßen 18x2,5 mm an Ventilgehäuse mit G 3/4" Innengewinde. Typische Einsatzbereiche sind Heizungsinstallationen, bei denen eine sichere Verbindung zwischen Rohrnetz und Ventil erforderlich ist.

Welche technischen Anforderungen sind zu beachten?

Die Klemmverbinder sind für den Einsatz in Rohrnetzen nach DIN 16892/16893 ausgelegt. Dabei ist der maximale Betriebsdruck von 6 bar und die maximale Betriebstemperatur von 95 °C zu beachten, wie sie vom Rohrhersteller vorgegeben werden. Diese Werte dürfen nicht überschritten werden, um die Betriebssicherheit sicherzustellen.

Wie ist der Klemmverbinder aufgebaut und wie erfolgt die Montage?

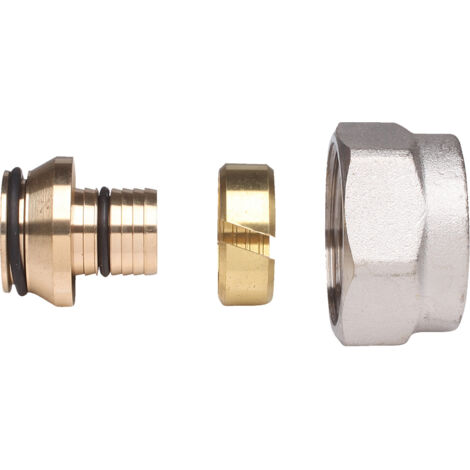

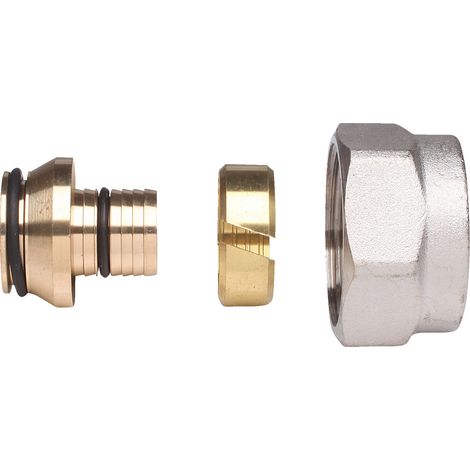

Ein Satz Klemmverbinder besteht aus einem Klemmring, einer Stützhülse und einer Druckschraube beziehungsweise Überwurfmutter. Die Montage erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge, was eine einfache und zeitsparende Installation ermöglicht.

Technische Daten

• Anschlussgröße: G 3/4" Innengewinde

• Rohrdimension: 18x2,5 mm (VPE-Kunststoffrohre, PEX)

• Nennweite: DN 18

• Maximaler Betriebsdruck: 6 bar (Herstellerangabe des Rohrs)

• Maximale Betriebstemperatur: 95 °C (Herstellerangabe des Rohrs)

• Kompatible Ventilgehäuse: RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG, RLV 15 AG, Lanzenventile, Steigrohrventile

Der Danfoss Klemmverbinder G 3/4" IG auf 18x2,5 mm bietet eine praktische Lösung für den Anschluss von PEX-Rohren an Danfoss-Ventile in Heizungssystemen. Mit einer maximalen Betriebsdruck- und Temperaturgrenze von 6 bar beziehungsweise 95 °C ist er für den Einsatz in typischen Heizungsanlagen geeignet. Die einfache Montage ohne Spezialwerkzeug unterstützt eine effiziente Installation und sorgt für eine sichere Verbindung zwischen Rohr und Ventil.

Produktspezifikation

• Hersteller-Artikelnummer: 013G4159
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Klemmverschraub
• Hersteller-Serie: Klemmverbinder
