Danfoss Klemmverbinder, G 3/4" Innengewinde auf 16x2,5mm, für Alu-Verbundrohre AluPex

Danfoss Klemmverbinder, G 3/4" Innengewinde auf 16x2,5mm, für Alu-Verbundrohre AluPex

Der Danfoss Klemmverbinder G 3/4" IG auf 16x2,5 ist für den Rohrnetzanschluss von Aluminium-Verbundrohren (Alupex) in Heizungssystemen vorgesehen. Dieses Produkt ermöglicht eine zuverlässige Verbindung zu Danfoss-Ventilen. Es ist passend für Ventilgehäuse wie Steigrohrventile, Lanzenventile, RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG und RLV 15 AG.

Wofür werden Danfoss Klemmverbinder eingesetzt?

Die Klemmverbinder sind ausschließlich für den Rohrnetzanschluss von Danfoss-Ventilen in Heizungssystemen vorgesehen. Sie werden verwendet, um Aluminium-Verbundrohre sicher und zuverlässig an das Ventilnetz anzuschließen. Die Kompatibilität erstreckt sich auf verschiedene Danfoss Ventilgehäuse, darunter Steigrohrventile, Lanzenventile, RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG und RLV 15 AG.

Welche technischen Anforderungen sind zu beachten?

Die maximal zulässigen Betriebswerte richten sich nach den Angaben des Rohrherstellers. Dabei dürfen ein Betriebsdruck von 6 bar und eine Betriebstemperatur von 95 °C nicht überschritten werden. Diese Werte sind entscheidend für die sichere Funktion der Klemmverbinder im Heizsystem.

Wie ist der Klemmverbinder aufgebaut und wie erfolgt die Montage?

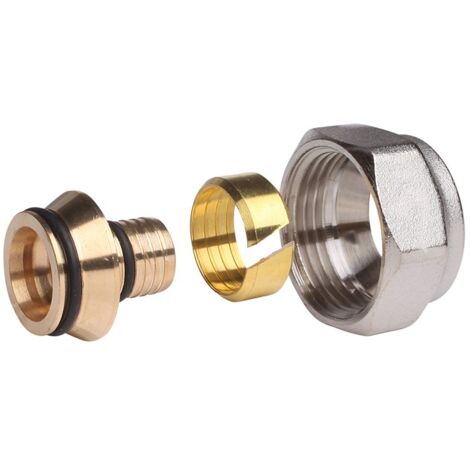

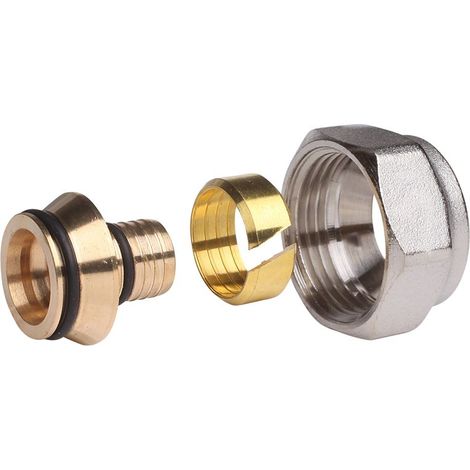

Ein Satz Klemmverbinder besteht aus einem Klemmring, einer Stützhülse, einer Isolierscheibe sowie einer Druckschraube beziehungsweise Überwurfmutter. Die Montage erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge, was die Installation vereinfacht.

Technische Daten

• Anschlussgewinde: G 3/4" Innengewinde

• Rohranschluss: 16 x 2,5 mm

• Rohrtyp: Aluminium-Verbundrohr (Alupex)

• Nennweite: DN 16

• Maximaler Betriebsdruck: 6 bar

• Maximale Betriebstemperatur: 95 °C

Der Danfoss Klemmverbinder G 3/4" IG auf 16x2,5 bietet eine einfache und sichere Lösung für den Anschluss von Aluminium-Verbundrohren in Heizungsanlagen. Mit einer maximalen Betriebsdruck- und Temperaturbegrenzung von 6 bar beziehungsweise 95 °C erfüllt er die Anforderungen vieler Heizungssysteme. Die Lieferung erfolgt im 10er-Set, was eine wirtschaftliche und praktische Ausstattung für Installationen ermöglicht.

Produktspezifikation

• Hersteller-Artikelnummer: 013G4187
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Klemmverschraub
• Hersteller-Serie: Klemmverbinder
