Allgemeine Beschreibung

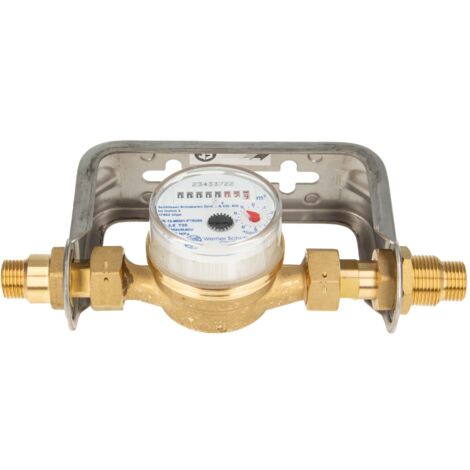

Der Einstrahlzähler ETK Kombi-Set (Kaltwasser) ist ein hochwertiger Wasserzähler, der für die Messung von Kaltwasser bis zu einer maximalen Temperatur von 30 °C geeignet ist. Er wird mit einem stabilen Bügel aus Edelstahl geliefert und ist sowohl für die horizontale als auch vertikale Montage geeignet. Der Zähler bietet präzise Messergebnisse dank seines innovativen Konstruktionsprinzips, das Nass- und Trockenraum trennt.Technische daten
- Maximale Betriebstemperatur: 30 °C
- Betriebsdruck: 10 bar
- Baulänge: 110 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Wandausladung des Zählers: 80 mm (Stichmaß)
- Gesamtlänge Bügel ohne Verschraubungen: ca. 16,5 cm
- Gesamtausladung nach vorn: 11 cm
- Höhe ohne Zähler: ca. 5,5 cm
Kompatibilität und Zubehör
- Inkl. Dichtungen zur Zählermontage
- Plombierdraht und Selflock-Plombe
Installation
Der Zähler kann sowohl horizontal als auch vertikal installiert werden. Achten Sie dabei auf die Fließrichtung des Wassers.Anwendung
Der Einstrahlzähler ist ideal für die Messung von Kaltwasser in Wohnanlagen und kann auch für leicht verschmutztes Wasser verwendet werden. Das 360° drehbare Zählwerk ermöglicht eine Ablesung in jeder Lage.Weitere Informationen
- Der Zähler ist nicht frostfest.
- Dem Zähler liegt keine Eichbescheinigung bei, jedoch ist die Seriennummer auf dem Gehäuse eingedruckt.
- Zusammen mit der Konformitäts-Kennzeichnung (CE/M) kann der Zähler ohne zusätzliches Zertifikat verwendet werden.
