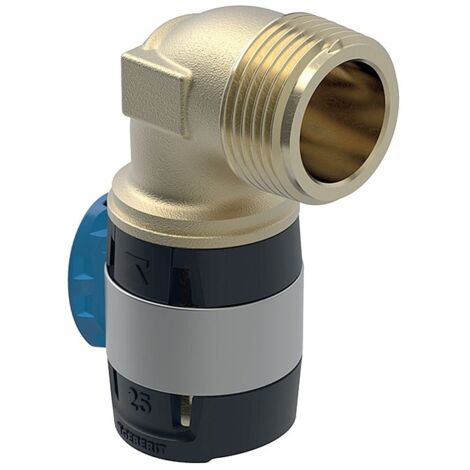

Geberit FlowFit Übergangsbogen 90 Grad mit Außengewinde, D 20mm, R 1/2", Rotguss bleifrei

Geberit FlowFit Übergangsbogen 90 Grad mit Außengewinde, D 20mm, R 1/2", Rotguss bleifrei

Dieser Übergangsbogen ermöglicht eine zuverlässige Verbindung zwischen dem FlowFit-System und Komponenten mit Außengewinde. Das aus bleifreiem Rotguss gefertigte Bauteil eignet sich für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Installation und Sicherheit

Der 90-Grad-Bogen ist mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verpressung ermöglicht. Für zusätzliche Sicherheit während der Montage sorgt die Eigenschaft unverpresst undicht, wodurch Fehlverbindungen bei der Druckprüfung sofort erkannt werden. Transparente Schutzkappen an den Anschlüssen schützen das Gewinde und den Pressverbinder vor Verschmutzungen bis zum Zeitpunkt der Installation.

Robuste Materialwahl

Das Fitting besteht aus bleifreiem Rotguss (CuSn4Zn2PS) und ist trinkwasserkonform gemäß UBA-Vorgaben. Die integrierte EPDM-Dichtung stellt eine dauerhafte Abdichtung sicher. Das System ist zugfest ausgelegt und bietet eine stabile Verbindung für anspruchsvolle Installationsumgebungen.

Der Übergangsbogen kombiniert eine Pressmuffe mit einem konischen Außengewinde (R 1/2 Zoll) und ist für einen Rohraußendurchmesser von 20 mm ausgelegt. Durch die Verwendung von hochwertigem, bleifreiem Rotguss und die durchdachte Konstruktion mit Pressindikator unterstützt das Bauteil eine effiziente und sichere Rohrleitungsinstallation. Die Kombination aus robuster Materialgüte und präziser Passform macht dieses Fitting zu einer langlebigen Komponente für professionelle Versorgungssysteme.

Technische Daten

• Winkel: 90 °
• Rohraußendurchmesser: 20 mm
• Anschluss Außengewinde: R 1/2 Zoll
• Nennweite: DN 15
• Werkstoff: Bleifreier Rotguss
• Dichtungsmaterial: EPDM
• Länge: 6,1 cm
• Z-Maß: 2,8 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: FlowFit Fittings
• Hersteller-Artikelnummer: 620511001
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Länge Anschluss 1: 61
• Länge Anschluss 2: 28
• Arbeitslänge Anschluss 1: 28
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 1: CuSn4Zn2PS
• Werkstoffgüte Anschluss 2: CuSn4Zn2PS
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_9007206810735115
