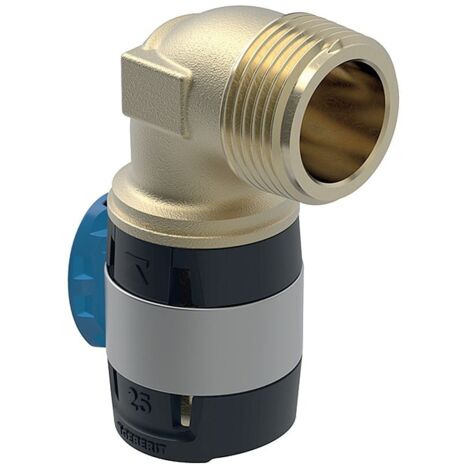

Geberit FlowFit Übergangsbogen 90 Grad mit Außengewinde, D 20mm, R 3/4", Rotguss bleifrei

Geberit FlowFit Übergangsbogen 90 Grad mit Außengewinde, D 20mm, R 3/4", Rotguss bleifrei

Dieser Übergangsbogen aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen dem Geberit FlowFit System und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Sichere Verbindungstechnik

Der Bogen ist mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verpressung ermöglicht. Dank der Eigenschaft unverpresst undicht lässt sich eine fehlerhafte Installation bei der Druckprüfung unmittelbar identifizieren. Die integrierte EPDM-Dichtung sorgt für eine dauerhafte Abdichtung der Verbindung. Zum Schutz vor Verschmutzungen sind sowohl der Pressverbinder als auch das Gewinde mit einer transparenten Schutzkappe versehen.

Material und Kompatibilität

Das verwendete Material aus bleifreiem Rotguss (CuSn4Zn2PS) erfüllt die Anforderungen für Trinkwasserinstallationen gemäß UBA-Konformität. Der Bogen ist zugfest und systemgebunden, was eine stabile Installation innerhalb der FlowFit-Produktreihe sicherstellt. Die Kombination aus Pressmuffe und konischem Außengewinde nach ISO 7-1 ermöglicht eine präzise Anpassung an bestehende Rohrleitungsstrukturen.

Dieser Übergangsbogen bietet eine robuste Lösung für professionelle Installationen, bei denen Trinkwasserkonformität und eine sichere Verbindungstechnik gefordert sind. Mit einem Außendurchmesser von 20 mm und einem 3/4 Zoll Außengewinde ist das Bauteil optimal auf die Anforderungen moderner Versorgungssysteme abgestimmt. Die hochwertige Verarbeitung aus bleifreiem Rotguss ermöglicht eine zuverlässige Funktionalität in anspruchsvollen Einsatzbereichen.

Technische Daten

• Werkstoff: Bleifreier Rotguss
• Winkel: 90 °
• Rohraußendurchmesser: 20 mm
• Außengewinde: 3/4 Zoll
• Nennweite: DN 15
• Dichtungsmaterial: EPDM
• Z-Maß: 2,7 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: FlowFit Fittings
• Hersteller-Artikelnummer: 620521001
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Länge Anschluss 1: 60
• Länge Anschluss 2: 27
• Arbeitslänge Anschluss 1: 27
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 1: CuSn4Zn2PS
• Werkstoffgüte Anschluss 2: CuSn4Zn2PS
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_9007206810735115
