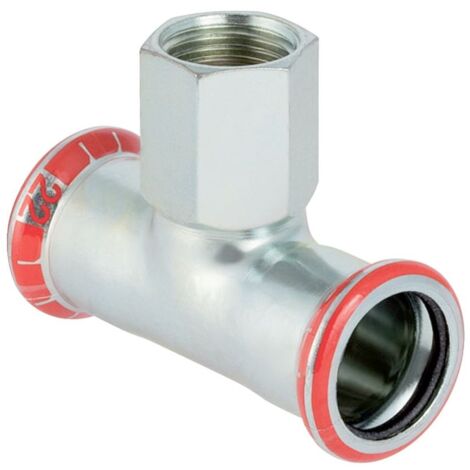

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 12mm, Rp 3/8", D1 12mm

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 12mm, Rp 3/8", D1 12mm

Dieses T-Stück aus unlegiertem C-Stahl ermöglicht zuverlässige Abzweigungen in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil kombiniert zwei Pressmuffen mit einem zylindrischen Innengewinde und ist für eine dauerhafte, zugfeste Installation in metallischen Rohrleitungssystemen ausgelegt.

Verbindungstechnik und Montage

Das Fitting verfügt über zwei Anschlüsse mit 12 mm Außendurchmesser sowie einen Abgang mit einem zylindrischen Innengewinde der Größe 3/8 Zoll. Die integrierte Dichtung aus CIIR sorgt für die notwendige Dichtheit. Ein wesentliches Merkmal ist die Eigenschaft der Unverpresst-Undichtheit, die eine schnelle Überprüfung der Verbindung während der Installation ermöglicht. Der Pressindikator dient der visuellen Kontrolle der ordnungsgemäßen Verpressung, während der transparente Schutzstopfen die Pressmuffe bis zur Montage vor Verunreinigungen bewahrt.

Material und Ausführung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet das T-Stück eine robuste Basis für verschiedene Anwendungen. Die Oberflächen sind galvanisch verzinkt, um einen Schutz gegen äußere Einflüsse zu unterstützen. Mit einem Nenndurchmesser von DN 10 und einem Abgangswinkel von 90 Grad bietet das Bauteil eine präzise Lösung für Abzweigungen in Rohrleitungen.

Durch die Kombination aus hochwertigem C-Stahl und der bewährten Pressverbindungstechnik eignet sich dieses T-Stück ideal für professionelle Installationen. Die galvanische Verzinkung und die zuverlässige CIIR-Dichtung tragen zur Betriebssicherheit des Systems bei. Das Bauteil ist für einen Außendurchmesser von 12 mm, ein 3/8 Zoll Innengewinde sowie einen Winkel von 90 Grad ausgelegt.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Nenndurchmesser: DN 10
• Rohraußendurchmesser: 12 mm
• Innengewinde: 3/8 Zoll
• Winkel: 90 °
• Länge: 5,6 cm
• Z-Maß: 1,1 cm
• Dichtungsmaterial: CIIR

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21301
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Stahl
• Werkstoffgüte Anschluss 3: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Nenndurchmesser Anschluss 3: DN 10
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 3: 12
• Länge Anschluss 1: 28
• Länge Anschluss 2: 33
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 23
• Länge Anschluss 3: 28
• Arbeitslänge Anschluss 3: 11
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Mehrteilig: nein
