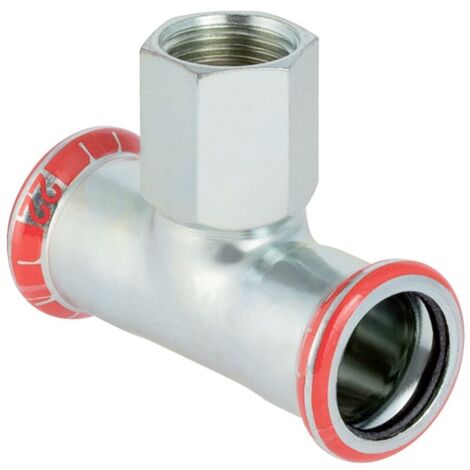

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 12mm, Rp 1/2", D1 12mm

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 12mm, Rp 1/2", D1 12mm

Das Geberit Mapress T-Stück aus unlegiertem C-Stahl ermöglicht eine präzise Abzweigung in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine dauerhafte Verbindung konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Das Fitting ist mit einer Pressmuffe ausgestattet, die eine zugfeste Installation ermöglicht. Die Eigenschaft unverpresst undicht erlaubt eine Prüfung der Dichtheit bereits während der Montagephase. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Verpressung. Die Dichtung besteht aus CIIR, was eine beständige Abdichtung in den vorgesehenen Einsatzbereichen sicherstellt.

Robuste Materialausführung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet das T-Stück eine hohe Stabilität. Die Oberflächen sind galvanisch verzinkt, um einen Schutz gegen äußere Einflüsse zu bieten. Das Bauteil ist für den Einsatz in Systemen mit einem Rohraußendurchmesser von 12 mm ausgelegt und verfügt über ein zylindrisches Innengewinde nach ISO 7-1.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Rohraußendurchmesser: 12 mm
• Innengewinde: Rp 1/2 Zoll
• Winkel: 90 °
• Gesamtlänge: 5,6 cm
• Dichtungsmaterial: CIIR
• Nennweite: DN 10

Durch die Kombination aus verzinktem C-Stahl und der bewährten Pressverbindungstechnik eignet sich dieses T-Stück für anspruchsvolle Installationen. Mit einem Rohraußendurchmesser von 12 mm und einem Rp 1/2 Zoll Innengewinde bietet es eine präzise Passform für eine effiziente Leitungsführung. Die Konstruktion und die integrierte Dichtung aus CIIR sorgen für eine sichere Verbindung in industriellen sowie haustechnischen Versorgungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21302
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Stahl
• Werkstoffgüte Anschluss 3: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Nenndurchmesser Anschluss 3: DN 10
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 3: 12
• Länge Anschluss 1: 28
• Länge Anschluss 2: 36
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 23
• Länge Anschluss 3: 28
• Arbeitslänge Anschluss 3: 11
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Mehrteilig: nein
