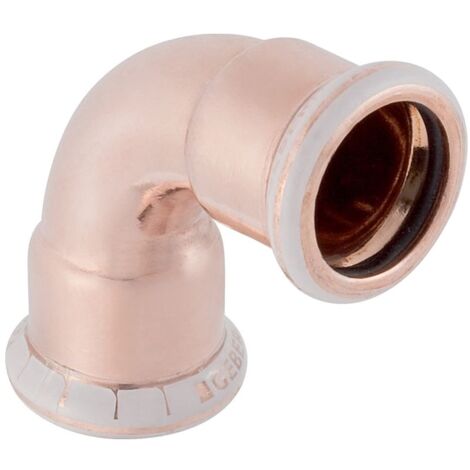

Geberit Mapress Bogen 90 Grad, 42mm, Kupfer, 60107

Geberit Mapress Bogen 90 Grad, 42mm, Kupfer, 60107

Dieser 90-Grad-Bogen aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Systemfitting ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine hohe Materialqualität aus.

Robuste Verbindungstechnik

Der aus hochwertigem Cu-DHP Kupfer gefertigte Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine zugfeste Installation ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verschmutzungen bis zum Zeitpunkt der Verarbeitung.

Sicherheit und Materialeigenschaften

Das Fitting ist bis zu einem Durchmesser von 54 mm als unverpresst undicht gekennzeichnet, was eine schnelle Leckageerkennung bei der Druckprüfung ermöglicht. Die integrierte Dichtung aus CIIR schwarz stellt eine zuverlässige Abdichtung sicher. Das Material ist gemäß UBA-Vorgaben für Trinkwasserinstallationen zugelassen und bietet durch die Werkstoffgüte Cu-DHP eine hohe Korrosionsbeständigkeit.

Die präzise gefertigte Komponente mit einem Außendurchmesser von 42 mm ermöglicht eine exakte Richtungsänderung von 90 Grad in Kupferrohrsystemen. Durch die Kombination aus robuster Kupferlegierung und der bewährten Pressmuffentechnik eignet sich das Fitting ideal für Installationen, bei denen eine dauerhafte Dichtigkeit und Trinkwasserkonformität gefordert sind.

Technische Daten

• Werkstoff: Cu-DHP Kupfer CW024A
• Winkel: 90 °
• Außendurchmesser: 42 mm
• Nennweite: DN 40
• Länge: 7,6 cm
• Z-Maß: 4,6 cm
• Anschlussart: Pressmuffe
• Konturcode: M
• Trinkwasserkonform: Ja

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60107
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 76
• Länge Anschluss 2: 76
• Arbeitslänge Anschluss 1: 46
• Arbeitslänge Anschluss 2: 46
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
