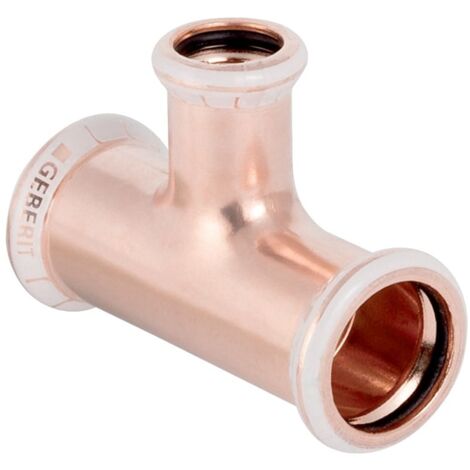

Geberit Mapress Kupfer T-Stück reduziert, D 18mm, D1 18mm, D2 15mm, 61236

Geberit Mapress Kupfer T-Stück reduziert, D 18mm, D1 18mm, D2 15mm, 61236

Dieses reduzierte T-Stück aus Kupfer ermöglicht eine zuverlässige Abzweigung in Installationssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine hohe Materialqualität aus.

Robuste Verbindungstechnik

Das T-Stück besteht aus hochwertigem Cu-DHP Kupfer (CW024A) gemäß DIN EN 1412 und ist für eine dauerhafte, zugfeste Installation ausgelegt. Die drei Anschlüsse sind als Pressmuffen mit M-Kontur ausgeführt, was eine effiziente Montage innerhalb des Geberit Mapress Systems ermöglicht. Zur Erhöhung der Sicherheit bei der Verarbeitung verfügt das Fitting über einen Pressindikator sowie einen transparenten Schutzstopfen, der die Muffe bis zur Montage sauber hält.

Zuverlässige Abdichtung

Für eine sichere Abdichtung der Verbindung sorgt ein integrierter Dichtring aus CIIR. Das Bauteil ist zudem so konstruiert, dass es im unverpressten Zustand undicht ist, wodurch eine einfache Kontrolle der Verbindungen während der Druckprüfung möglich ist. Die unbehandelte Oberfläche unterstreicht die Materialeigenschaften des Kupfers und ermöglicht eine optimale Kompatibilität innerhalb des Versorgungssystems.

Das T-Stück bietet mit seinen Abmessungen von 18 mm auf 18 mm und einem reduzierten Abgang von 15 mm eine präzise Lösung für Abzweigungen in Kupferrohrleitungen. Durch die Kombination aus langlebigem Cu-DHP Kupfer und der bewährten Pressverbindungstechnik stellt das Bauteil eine stabile Komponente für anspruchsvolle Leitungssysteme dar.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Anschluss 1: 18 mm
• Anschluss 2: 18 mm
• Anschluss 3: 15 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• System: Geberit Mapress

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61236
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Nenndurchmesser Anschluss 3: DN 12
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Rohraußendurchmesser Anschluss 3: 15
• Länge Anschluss 1: 34
• Länge Anschluss 2: 34
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 14
• Länge Anschluss 3: 40
• Arbeitslänge Anschluss 3: 20
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
