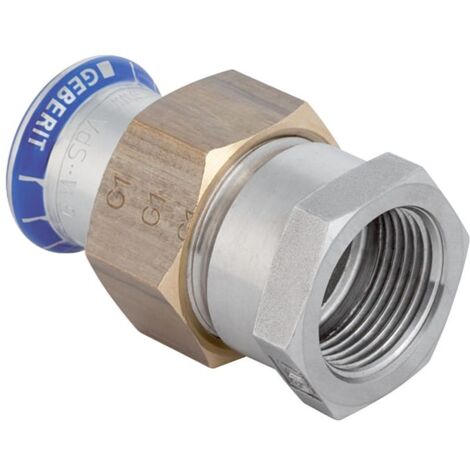

Geberit Mapress Edelstahl Übergangsverschraubung mit Innengewinde d 22mm, Rp 3/4″

Geberit Mapress Edelstahl Übergangsverschraubung mit Innengewinde D 22mm, Rp 3/4"

Diese Übergangsverschraubung aus hochwertigem Edelstahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus. Dank der integrierten Pressindikator-Funktion lässt sich der Verpresszustand bei der Montage kontrollieren.

Zuverlässige Verbindungstechnik

Die Verschraubung besteht aus CrNiMo-Stahl 1.4401 und ist für Trinkwasseranwendungen gemäß UBA-Vorgaben geeignet. Die Konstruktion umfasst eine Pressmuffe mit transparentem Schutzstopfen sowie eine Überwurfmutter aus Messing. Für eine dauerhafte Dichtheit sorgt ein Dichtring aus CIIR sowie eine zusätzliche Flachdichtung aus EPDM, die einen Betriebstemperaturbereich von 0 bis 100 °C abdeckt. Das System ist zudem als unverpresst undicht gekennzeichnet, was eine einfache Leckageprüfung vor der Inbetriebnahme ermöglicht.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Nennweite: DN 20
• Länge: 6,3 cm
• Z-Maß: 2,7 cm
• Temperaturbereich: 0 bis 100 °C

Durch die robuste Verarbeitung aus Edelstahl 1.4401 bietet dieses Bauteil eine langlebige Lösung für anspruchsvolle Installationsumgebungen. Mit einem Rohraußendurchmesser von 22 mm und einem Rp 3/4 Zoll Innengewinde ist die Verschraubung präzise auf gängige Systemanforderungen abgestimmt. Die Kombination aus bewährter Pressverbindungstechnik und der EPDM-Flachdichtung stellt eine sichere und dichte Installation in verschiedenen Versorgungsbereichen sicher.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 35304
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 63
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 1: 13,5
• Arbeitslänge Anschluss 2: 13,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
