Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 350-4000 mbar, 138-615l/h, DN 15, 1/2"

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 350-4000 mbar, 138-615l/h, DN 15, 1/2"

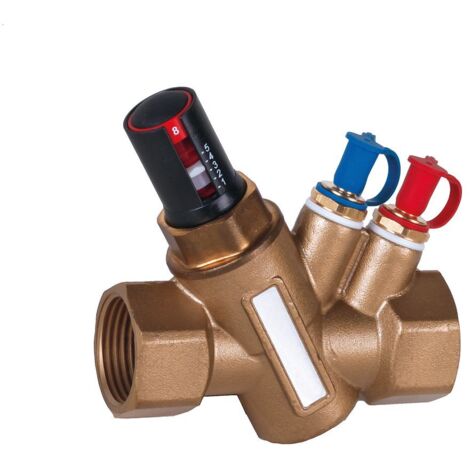

Der Resideo Voreinstellbare Durchflussregler Kombi-VX ist ein automatischer Regler aus Messing, der speziell für Heizungs- und Kühlsysteme entwickelt wurde. Er ermöglicht eine konstante Durchflussregelung des eingestellten Durchflusses auch bei wechselnden Druckverhältnissen. Mit einem Durchflussbereich von 138 bis 615 Litern pro Stunde und einer Eignung für Differenzdrücke von 35 bis 400 kPa (350 bis 4000 mbar) ist er vielseitig einsetzbar. Der Regler ist für den Einbau in Vor- und Rücklauf konzipiert und kompatibel mit Wasser sowie Glykolgemischen bis zu 50 Prozent nach VDI 2035. Die Nennweite beträgt DN 15.

Wie funktioniert der Durchflussregler Kombi-VX?

Der Durchflussregler hält den eingestellten Durchfluss auch bei wechselnden Druckverhältnissen konstant. Die Voreinstellung des Durchflusswertes erfolgt von außen am Ventil mittels eines Einstellschlüssels. Eine digitale, von außen sichtbare Anzeige zeigt den aktuellen Voreinstellwert an. Der Ventileinsatz ist als Kartusche ausgeführt, was eine einfache Montage und Demontage ermöglicht, beispielsweise bei der Anlagenspülung.

Welche Medien und Temperaturen sind für den Kombi-VX geeignet?

Das Gehäuse des Durchflussreglers besteht aus Messing. Er ist für den Einsatz mit Wasser oder Glykolgemischen bis maximal 50 Prozent nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur liegt im Dauerbetrieb zwischen -20 °C und 110 °C. Der Regler ist für Heizungswasser konzipiert und nicht für Trink- oder Leitungswasser geeignet.

Welche Anschluss- und Druckeigenschaften bietet der Durchflussregler?

Der Kombi-VX verfügt über zylindrische Innengewinde (BSPP) mit einer Nennweite von DN 15. Die Druckstufe beträgt PN 25, der maximale Arbeitsdruck liegt bei 25 bar. Der Regler ist für Differenzdrücke von 35 bis 400 kPa (350 bis 4000 mbar) ausgelegt und ermöglicht einen dynamischen hydraulischen Abgleich.

Wie wird die Messung und Wartung vereinfacht?

Zur vereinfachten Druckmessung sind SafeConTM Druckmessstutzen im Lieferumfang enthalten. Der Durchflussregler ist mit einem Messanschluss und einem Standanzeiger ausgestattet, die eine einfache Kontrolle und Überwachung ermöglichen. Die Bedienhöhe beträgt 83 mm, und das Gerät ist für die Handbedienung ausgelegt.

Technische Daten

• Durchflussbereich: 138 bis 615 l/h
• Differenzdruck: 35 bis 400 kPa (350 bis 4000 mbar)
• Nennweite: DN 15
• Anschluss: Innengewinde zylindrisch (BSPP)
• Werkstoff Gehäuse: Messing
• Mediumtemperatur: -20 bis 110 °C
• Druckstufe: PN 25
• Maximaler Arbeitsdruck: 25 bar
• Hydraulischer Abgleich: dynamisch
• Mit Messanschluss: ja

Der Resideo Voreinstellbare Durchflussregler Kombi-VX bietet eine präzise und zuverlässige Durchflussregelung für Heizungs- und Kühlsysteme. Mit seinem robusten Messinggehäuse, der Nennweite DN 15 und einem Durchflussbereich von 138 bis 615 l/h sorgt er für einen effizienten hydraulischen Abgleich und trägt zur Optimierung der Anlagenleistung bei.

Lieferumfang

• 1x Resideo Voreinstellbarer Durchflussregler Kombi-VX
• 1x SafeConTM Druckmessstutzen

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5003FY20150615
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 15
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 4
• Länge Anschluss 1: 41,5
• Länge Anschluss 2: 41,5
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 83
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser: DN 15
