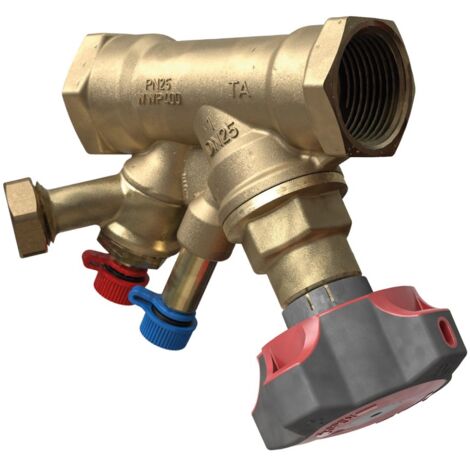

IMI TA Strangregulierventil STAD, Nennweite DN 20 Nenndruck PN 25, Innengewinde, mit Entleerung

Name: IMI TA Strangregulierventil STAD, Nennweite DN 20 Nenndruck PN 25, Innengewinde, mit Entleerung
Brand: HEIMEIER
SKU: 52851620
Price: 95 EUR
Availability: InStock

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

IMI TA Strangregulierventil STAD, Nennweite DN 20 Nenndruck PN 25, Innengewinde, mit Entleerung

Das IMI TA Strangregulierventil STAD ist ein präzises Einregulierungsventil in Schrägsitzbauweise für hydraulische Systeme. Mit einer Nennweite von DN 20 und einem Nenndruck von PN 25 ist es optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für Heizungs-, Klima- und Industrieanlagen geeignet. Es verfügt über ein Innengewinde und eine integrierte Entleerungsfunktion.

Wie wird das STAD Strangregulierventil präzise eingestellt und bedient?

Das STAD Strangregulierventil ermöglicht eine stufenlose Voreinstellung durch eine Hubbegrenzung. Eine digitale Anzeige im Handrad unterstützt die präzise Einstellung, die zudem plombierbar ist. Alle Bedienungselemente sind auf der Handradseite angeordnet, was eine einfache Handhabung sicherstellt. Für die manuelle Bedienung ist kein Spezialwerkzeug erforderlich.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Gehäuse und Innengarnitur des Ventils bestehen aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C, was zu einer hohen Langlebigkeit beiträgt. Die nichtsteigende Spindel ist mit einem abzugsicheren Ventilkegel und einer O-Ring-Abdichtung versehen. Als Sitzdichtung dient ein Kegel mit O-Ring aus EPDM. Der Oberflächenschutz des Ventils ist unbehandelt. Die Spindel ist in einem Winkel von 45 Grad ausgeführt.

Welche Funktionen bietet das Ventil für Messung, Anschluss und Entleerung?

Für die präzise Druckverlust- und Durchflussmessung ist das Ventil mit selbstdichtenden Messnippeln (2-fach dichtend) ausgestattet. Es verfügt über einen Messanschluss, einen Impulsleitungsanschluss und einen Standanzeiger. Der Anschluss erfolgt über ein Innengewinde, konisch BSPT-Rc (ISO 7-1 / EN 10226-1), passend für Gewinderohre. Ein Füll- und Entleerungsventil mit drehbarem Schlauchanschluss G 3/4 ist ebenfalls integriert.

Technische Daten

Nenndurchmesser: DN 20 (3/4 Zoll)
Nenndruck: PN 25
Betriebstemperatur: -20 °C bis +120 °C
Werkstoff Gehäuse: AMETAL-C
Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
Kvs-Wert: 5,39
Mit Entleerungsventil: ja
Mit Messanschluss: ja
Mit Standanzeiger: ja
Durchmesser Handrad: 70 mm
Bedienhöhe: 100 mm

Das IMI TA Strangregulierventil STAD sichert eine zuverlässige und genaue hydraulische Einregulierung in anspruchsvollen Systemen. Die robuste Konstruktion aus AMETAL-C, der Nenndruck von PN 25 und der breite Betriebstemperaturbereich von -20 °C bis +120 °C machen es zu einer langlebigen und effizienten Komponente. Die einfache Handhabung und die präzisen Messmöglichkeiten unterstützen eine optimale Systemleistung.
