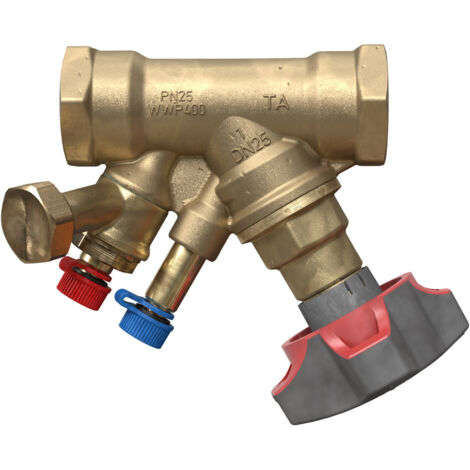

IMI Heimeier TA Strangregulierventil STAD, PN 25 Innengewinde, DN 50, mit Entleerung

Name: IMI Heimeier TA Strangregulierventil STAD, PN 25 Innengewinde, DN 50, mit Entleerung
Brand: HEIMEIER
SKU: 52851650
Price: 241.5 EUR
Availability: InStock

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

IMI TA Strangregulierventil STAD, Nennweite DN 50 Nenndruck PN 25, Innengewinde, mit Entleerung

Das IMI TA Strangregulierventil STAD ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 50 ausgelegt. Mit Innengewindeanschluss und integriertem Entleerungsventil eignet es sich optimal für die Sekundärseite in Heizungs-, Klima- und Industrieanlagen. Das Gehäuse und die Innengarnitur bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C.

Wofür ist das IMI TA STAD Strangregulierventil geeignet?

Das STAD Einregulierungsventil bietet höchste Genauigkeit für hydraulische Systeme. Es ist optimal geeignet für die Sekundärseite in Heizungs- und Kältesystemen sowie für Heizungs-, Klima- und Industrieanlagen. Die Konstruktion aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C ermöglicht eine lange Lebensdauer und Zuverlässigkeit.

Wie erfolgt die präzise Einstellung und Messung?

Eine stufenlose Voreinstellung des Ventils wird durch eine Hubbegrenzung ermöglicht. Die digitale Anzeige im Handrad erleichtert die genaue Einstellung, welche zudem plombierbar ist. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel integriert, die eine zweifache Abdichtung aufweisen. Ein Messanschluss und ein Impulsleitungsanschluss sind ebenfalls vorhanden.

Welche Funktionen bietet das Entleerungsventil?

Das Ventil verfügt über ein Füll- und Entleerungsventil mit einem drehbaren Schlauchanschluss G 3/4. Alle Bedienungselemente, einschließlich des Entleerungsventils, sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Zudem ist für die Installation kein Spezialwerkzeug erforderlich.

Welche Konstruktionsmerkmale zeichnen das Ventil aus?

Das Strangregulierventil ist in Schrägsitzbauweise ausgeführt. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sorgt für eine zuverlässige Funktion. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Der Anschluss erfolgt über ein Innengewinde, das für Gewinderohre geeignet ist. Die Betriebstemperatur liegt zwischen -20 °C und +120 °C.

Technische Daten

Ventiltyp: STAD Strangregulierventil
Nennweite: DN 50 (2 Zoll)
Nenndruck: PN 25
Betriebstemperatur: -20 °C bis +120 °C
Werkstoff Gehäuse: Ametal
Werkstoffgüte: Ametal-C
Anschluss: Innengewinde zylindrisch (BSPP)
Kvs-Wert: 32,3
Durchmesser Handrad: 70
Bedienhöhe: 120
Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAD bietet eine zuverlässige Lösung für die hydraulische Einregulierung in Heizungs-, Klima- und Industrieanlagen. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 50, gefertigt aus AMETAL-C, sowie einem Kvs-Wert von 32,3, stellt es eine präzise und langlebige Komponente dar. Die einfache Handhabung durch die digitale Anzeige und das integrierte Entleerungsventil runden das Profil ab.
