Allgemeine Beschreibung
environ IQH Clima 1000 ist ein Energiemanager, der für die Steuerung von bis zu 5 witterungsgeführten Heizkreisen konzipiert ist. Er integriert verschiedene Wärmeerzeuger wie Solarthermie und Wärmepumpen und kommuniziert über Modbus RS485.Technische daten
- Betriebsspannung: 230 Vac mit 10 Prozent Toleranz, 50 bis 60 Hz
- Relaisausgänge für Pumpen und Mischventile je Zone, max. 3 A
- 5 PWM-Ausgänge mit 0 bis 10 V, 10 mA und 1 kHz für Heizkreis- und Solarpumpen
- Fühler NTC als Standard, für den Solarkreis PT1000 von -40 bis +600 Grad Celsius

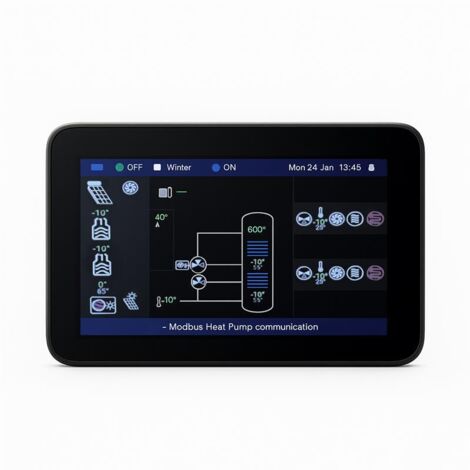

- 7-Zoll-Maxi-Farbdisplay mit Touch-Bedienung, 24 Sprachen
- Kommunikation: Modbus RS485 intern und extern, RS232 und USB
- Funktionen: Smart Grid, Photovoltaik-Einbindung, Estrichtrocknung, Wärmemengenzählung, automatische Saisonumschaltung, Anti-Blockier- und Anti-Eis-Schutz
Kompatibilität und Zubehör
- Integrierbar mit Solarthermie, Wärmepumpe und zwei weiteren Wärmeerzeugern
- PT1000-Solarfühler
Installation
- Anlagenschema vor der Inbetriebnahme festlegen, der Einrichtungsassistent führt durch die Konfiguration
- Fühlerleitungen getrennt von Netzleitungen verlegen, um Störeinkopplungen zu vermeiden
- Heizkurven je Kreis erst nach dem hydraulischen Abgleich einstellen
- Vollständige Systemkonfiguration ist über die PC-Software möglich
Anwendung
- Regelung von bis zu 5 gemischten, witterungsgeführten Heizkreisen
- Bindung von Solarthermie und Wärmepumpen
- Kommunikation über Modbus RS485
Weitere Informationen
- Normen: EN 60730-1, 50081-1, EN 60730-1 A1, 50081-2
