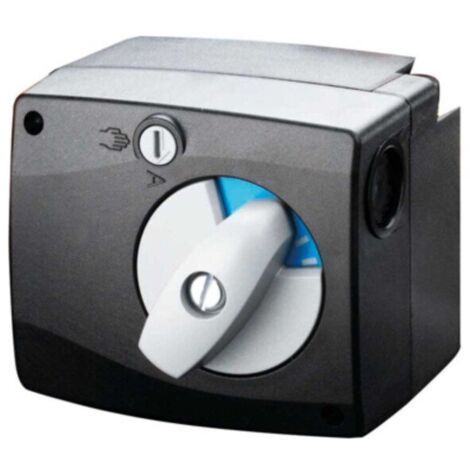

Der Oventrop Stellmotor NR24-00-405 ist ein rotierender Antrieb für Drei- und Vierwegemischerventile in Regumat-Stationen der Größen DN 20, DN 25 und DN 32. Er lässt sich über handelsübliche Regelsysteme mit 3-Punkt-Ausgang ansteuern und ermöglicht eine präzise Regelung der Vorlauftemperatur. Bei Störungen des Regelsystems kann der Antrieb über einen Drehknopf manuell bedient werden.

Wie erfolgt die Ansteuerung und Regelung?

Der Stellmotor wird durch Regelsysteme mit 3-Punkt-Ausgang angesteuert. Bei rechtsdrehender Bewegung steigt die Vorlauftemperatur, da der Vorlauf geöffnet und der Bypass geschlossen wird. Bei linksdrehender Verfahrrichtung fällt die Temperatur, da der Vorlauf geschlossen und der Bypass geöffnet wird. Der Drehwinkel ist auf 90 Grad begrenzt. Bei Erreichen der Endanschläge schaltet der Stellmotor elektrisch ab und verbleibt in einem stromlosen Zustand.

Welche Ausstattungsmerkmale bietet der Antrieb?

Das Gerät verfügt über einen mechanischen Standanzeiger zur visuellen Kontrolle der Mischerstellung. Die robuste Konstruktion aus Kunststoff ist für Umgebungstemperaturen von 0 °C bis +50 °C ausgelegt und entspricht der Schutzart IP40. Für die nachträgliche Montage in Regumat M3 DN 25 Stationen ab Baujahr 2015 ist das separat erhältliche Montageset mit der Artikelnummer 1350290 erforderlich.

Technische Daten

• Betriebsspannung: 24 V AC, 50 Hz
• Aufnahmeleistung: 2,5 W
• Drehmoment: 5 Nm
• Laufzeit: 140 s
• Steuersignal: 3-Punkt
• Drehwinkel: 90 Grad
• Umgebungstemperatur: 0 °C bis +50 °C
• Schutzart: IP40
• Anschlusskabellänge: 2,2 m

Der Oventrop Stellmotor NR24-00-405 überzeugt durch seine zuverlässige 3-Punkt-Ansteuerung und eine präzise Regelung der Vorlauftemperatur in Regumat M3 Stationen. Mit einem Drehmoment von 5 Nm, einer Laufzeit von 140 s und der praktischen Handbedienung bietet er hohe Funktionalität für Heizungsanlagen. Die elektrische Endabschaltung sorgt für einen effizienten Betrieb, während die Schutzart IP40 eine sichere Anwendung in der Haustechnik ermöglicht.
