Allgemeine Beschreibung

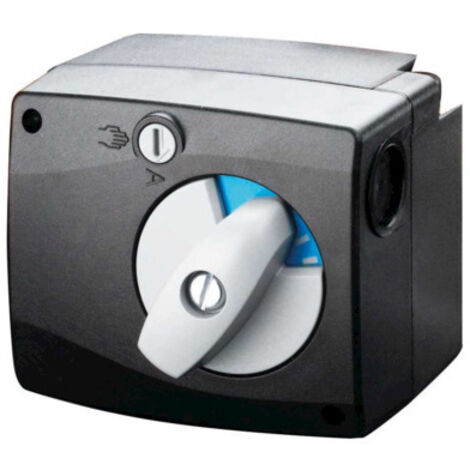

Der Oventrop Stellmotor NR230-457 ist ein rotierender Antrieb für Drei- und Vierwegemischer, der speziell für den Einsatz in den Kesselanbindesystemen Regumat M3 in den Nennweiten DN 32, DN 40 und DN 50 konzipiert wurde. Mit einer Betriebsspannung von 230 V und einer 3-Punkt-Ansteuerung lässt sich der Stellmotor in gängige Regelsysteme integrieren. Das Gerät ermöglicht eine präzise Regelung der Vorlauftemperatur durch die Steuerung des Mischverhältnisses zwischen Vorlauf und Bypass. Der Stellmotor steuert die Position des Mischers durch eine rotierende Bewegung. Bei einer Rechtsdrehung wird der Vorlauf geöffnet und der Bypass geschlossen, was zu einem Anstieg der Vorlauftemperatur führt. Eine Linksdrehung bewirkt das Schließen des Vorlaufs und das Öffnen des Bypasses, wodurch die Temperatur sinkt. Der Drehwinkel ist auf 90 Grad begrenzt. Sobald die Endanschläge erreicht sind, schaltet sich der Motor elektrisch ab und verbleibt in einem stromlosen Zustand. Für Wartungsarbeiten oder bei Störungen des Regelsystems ist eine manuelle Bedienung über einen Drehknopf jederzeit möglich.Technische daten
- Betriebsspannung: 230 V, 50 Hz
- Drehmoment: 15 Nm
- Laufzeit: 140 s
- Aufnahmeleistung: 2,5 W
- Anschlusskabellänge: 2,2 m
- Umgebungstemperatur: 0 °C bis +50 °C
- Schutzart: IP40
- Steuersignal: 3-Punkt
- Gehäusematerial: Kunststoff
- Baulänge: 80 mm
- Bauhöhe: 70 mm
- Bautiefe: 93 mm
Kompatibilität und Zubehör
- Geeignet für Kesselanbindesysteme Regumat M3 in DN 32, DN 40 und DN 50
- Mit mechanischem Standanzeiger
Installation
Der Stellmotor kann einfach in bestehende 3-Punkt-Regelsysteme integriert werden.
Anwendung
Der Oventrop Stellmotor wird zur automatisierten Steuerung von Mischern in Heizungsanlagen verwendet, um die Vorlauftemperatur präzise zu regeln.
Weitere Informationen
- Hersteller-Artikelnummer: 1350956
- Potentialfreier Schaltkontakt: nein
- Explosionsgeschützt: nein
- Hilfskontakte optional: nein
- Automatische Huberkennung: nein
- Spannungsfrei wenn geschlossen: nein
- Anschluss an Ventil: markengebunden
- Zustandsmeldung: ohne
- Max. Drehwinkel: 50°
- Übertragung: mit Zahnrädern
- Arbeitsbereich einstellbar: nein
- Mit Nullspannungsrücklauf: nein
- Endkontakte: 2
- Einstellbare Zustandsmeldung: nein
