Oventrop Tüllenanschluss-Set 3/4", 2 Tüllen mit Außengewinde, flachdichtend mit Überwurfmutter

Oventrop Tüllenanschluss-Set 3/4", 2 Tüllen mit Außengewinde, flachdichtend mit Überwurfmutter

Das Oventrop Tüllenanschluss-Set ist eine hochwertige Lösung für die flachdichtende Verbindung von Ventilen mit Außengewinde. Das Set ist speziell auf die Anforderungen der HydroControl V, D und A Serien sowie der Cocon QTZ, QTR und QFC Produktgruppen abgestimmt. Durch die präzise Fertigung aus Messing ist eine einfache Montage ohne Spezialwerkzeug oder besondere Verarbeitungstechniken möglich.

Welche Eigenschaften zeichnen das Anschluss-Set aus?

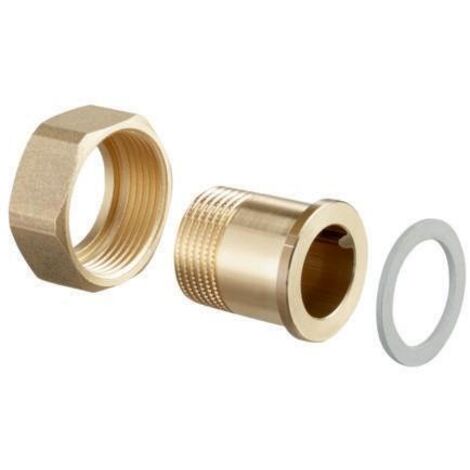

Das Set besteht aus zwei Tüllen mit Außengewinde, zwei Überwurfmuttern und den passenden Dichtungen. Die Verbindung ist als flachdichtend ausgeführt, wobei Dichtungen aus Polytetrafluorethylen (PTFE) für eine zuverlässige Abdichtung sorgen. Die gerade Form und die robuste Materialwahl aus Messing ermöglichen eine dauerhafte Stabilität in hydraulischen Systemen. Mit einem Nenndurchmesser von 3/4 Zoll am Außengewinde und 1 Zoll an der Überwurfmutter ist das Set für entsprechende Anschlussanforderungen optimiert.

Für welche Einsatzbereiche ist das Set geeignet?

Das Tüllenanschluss-Set ist für den professionellen Einsatz in der Haustechnik konzipiert. Es eignet sich ideal für Ventile mit Außengewinde, die eine flachdichtende Verbindung erfordern. Dank der unkomplizierten Handhabung lässt sich die Installation effizient durchführen, was das Set zu einer verlässlichen Komponente für den Fachhandwerker macht.

Technische Daten

• Anschluss 1: Außengewinde R 3/4 Zoll (DN 20)
• Anschluss 2: Überwurfmutter (DN 25)
• Material: Messing
• Dichtungsmaterial: Polytetrafluorethylen (PTFE)
• Max. Arbeitsdruck: 16 bar bei 20 °C
• Form: Gerade
• Schlüsselweite: 37 mm

Das Oventrop Tüllenanschluss-Set überzeugt durch seine robuste Konstruktion aus Messing und die zuverlässige Abdichtung mittels PTFE-Dichtungen. Mit einer Druckfestigkeit von 16 bar bei 20 °C und der einfachen Montage ohne Spezialwerkzeug stellt es eine optimale Lösung für den Anschluss von Ventilen mit Außengewinde dar. Die präzise gefertigten Komponenten ermöglichen eine dauerhafte Verbindung in hydraulischen Systemen und unterstützen eine effiziente Installation.

Lieferumfang

• 2x Tüllen
• 2x Überwurfmuttern
• 2x Dichtungen

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1140793
• Form: gerade
• Schlüsselweite: 37
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: gestrahlt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 26,44
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Material Dichtung: Polytetrafluorethylen (PTFE)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW614N)
