Oventrop Tüllenanschluss-Set 1 1/2", 2 Tüllen mit Außengewinde, flachdichtend

Oventrop Tüllenanschluss-Set 1 1/2", 2 Tüllen mit Außengewinde, flachdichtend

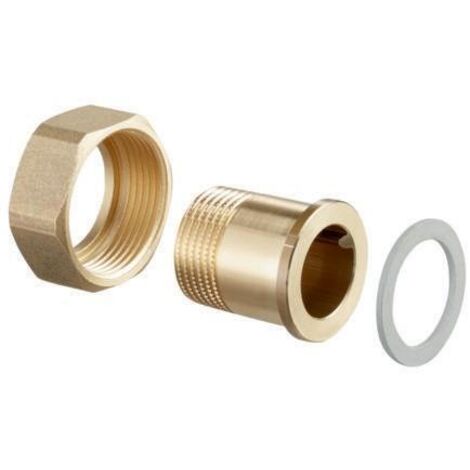

Das Oventrop Tüllenanschluss-Set 1 1/2 Zoll ermöglicht eine zuverlässige Verbindung für Ventile mit Außengewinde. Das Set ist für die HydroControl V, D und A Serien konzipiert und zeichnet sich durch eine flachdichtende Konstruktion aus. Es besteht aus zwei Überwurfmuttern, zwei Tüllen sowie den passenden Dichtungen und ist für den Einsatz in hydraulischen Systemen optimiert.

Welche Eigenschaften bietet das Tüllenanschluss-Set?

Das aus Messing gefertigte Set ist für eine einfache Montage ausgelegt, die keine Spezialwerkzeuge erfordert. Die Tüllen verfügen über ein Außengewinde nach ISO 7-1 und sind für einen maximalen Arbeitsdruck von 16 bar bei 20 °C ausgelegt. Durch die flachdichtende Ausführung wird eine sichere Verbindung erzielt. Die Dichtungen bestehen aus PTFE, was eine hohe Beständigkeit in verschiedenen Anwendungsbereichen sicherstellt.

Technische Daten

• Material: Messing
• Dichtungsmaterial: PTFE
• Anschluss 1: Außengewinde R 1 1/2 Zoll
• Nenndurchmesser Anschluss 1: DN 40
• Nenndurchmesser Anschluss 2: 1 3/4 Zoll
• Max. Arbeitsdruck: 16 bar (bei 20 °C)
• Bauform: Gerade

Das Oventrop Tüllenanschluss-Set überzeugt durch seine robuste Verarbeitung aus Messing und die unkomplizierte Handhabung bei der Installation. Mit einer Druckfestigkeit von 16 bar bei 20 °C und der zuverlässigen Abdichtung mittels PTFE-Dichtungen stellt es eine langlebige Lösung für die Anbindung von Ventilen mit Außengewinde dar. Die präzise Abstimmung auf die HydroControl-Serie sorgt für eine passgenaue Integration in das hydraulische System.

Lieferumfang

• 2x Überwurfmutter
• 2x Tülle
• 2x Dichtung

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1140796
• Form: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: gestrahlt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 3/4 Zoll
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 47,7
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Material Dichtung: Polytetrafluorethylen (PTFE)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 1 1/2 Zoll (40)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
