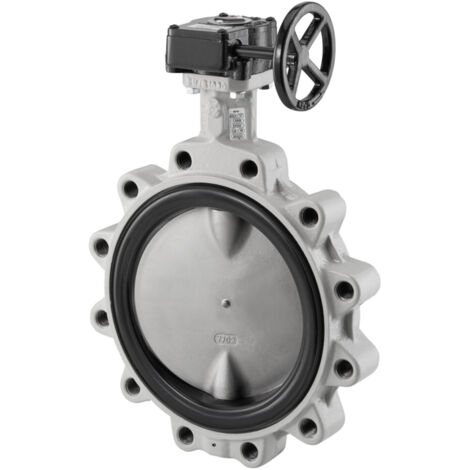

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 350

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 350

Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 350 ist eine robuste Armatur für den industriellen Einsatz, die durch ihre präzise Getriebeübersetzung überzeugt. Sie ist für den Einbau zwischen zwei Flanschen gemäß DIN EN 1092-2 konzipiert und für einen maximalen Betriebsdruck von 16 bar ausgelegt. Dank des verlängerten Ansatzes eignet sich das Ventil ideal für isolierte Rohrleitungssysteme.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine hochwertige Materialkombination aus, die Langlebigkeit und Zuverlässigkeit in hydraulischen Systemen unterstützt. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Die zentrische Bauweise und die EPDM-Dichtung sorgen für eine sichere Abdichtung. Der verlängerte Ansatz am Gehäuse ermöglicht eine einfache Isolierung der Armatur, was besonders in temperierten Anlagen von Vorteil ist.

Wie erfolgt die Bedienung?

Die Betätigung der Absperrklappe erfolgt komfortabel über ein Handrad mit einem Durchmesser von 400 mm. Durch die integrierte Getriebeübersetzung lässt sich die Armatur auch bei der Nennweite DN 350 präzise und mit geringem Kraftaufwand steuern. Die Installation zwischen den Flanschen erfordert keine speziellen Werkzeuge oder aufwendige Sonderverfahren, was die Montage in bestehende Rohrleitungsnetze effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 350
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Bedienung: Handrad
• Handraddurchmesser: 400 mm
• Baulänge: 78 mm
• Klappenentwurf: zentrisch
• Rohraußendurchmesser: 509 mm

Diese Absperrklappe von Oventrop bietet eine zuverlässige Lösung für die Durchflussregelung in anspruchsvollen hydraulischen Anwendungen. Mit ihrer robusten Konstruktion aus Sphäroguss und Edelstahl, kombiniert mit der EPDM-Dichtung, ist ein sicherer Betrieb bei Drücken bis 16 bar und Temperaturen von -20 °C bis +120 °C möglich. Die einfache Handhabung über das Getriebe-Handrad sowie die Eignung für isolierte Leitungen machen sie zu einer effizienten Wahl für professionelle Installationen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1049259
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 400
• Druckstufe Artikel: PN 16
• Baulänge: 78
• Rohraußendurchmesser alle Anschlüsse: 509
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 350
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
