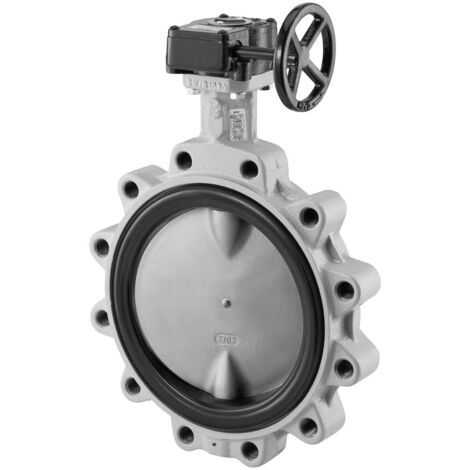

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 125

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 125

Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 125 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Ausgelegt für einen Nenndruck von PN 16, überzeugt dieses Ventil durch seine zentrische Bauweise und die zuverlässige Abdichtung mittels EPDM. Die Bedienung erfolgt komfortabel über ein Handrad, wobei die Getriebeübersetzung eine präzise Steuerung ermöglicht. Dank der hochwertigen Materialkombination aus Gusseisen GGG 40 und Komponenten aus rostfreiem Stahl ist die Absperrklappe für anspruchsvolle Anwendungen in der Haustechnik konzipiert.

Welche konstruktiven Merkmale zeichnen die Absperrklappe aus?

Die Absperrklappe ist als Mittelflansch-Ausführung konzipiert und verfügt über ein zentrisches Klappendesign. Das Gehäuse besteht aus Gusseisen der Güte GGG 40, welches für eine hohe Stabilität sorgt. Sowohl das Klappenblatt als auch die Spindel sind aus rostfreiem Stahl gefertigt, was die Langlebigkeit der Armatur unterstützt. Die EPDM-Dichtung ermöglicht eine sichere Abdichtung im Betrieb. Die Montage gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Spezialwerkzeug für den Einbau erforderlich sind.

Wie erfolgt die Bedienung der Armatur?

Die Steuerung des Durchflusses wird über ein Handrad mit einem Durchmesser von 200 mm realisiert. Durch die integrierte Getriebeübersetzung lässt sich die Klappe auch bei größeren Nennweiten wie DN 125 sicher und mit kontrolliertem Kraftaufwand betätigen. Der Ventilwinkel beträgt 90 Grad, was eine klare Zustandsanzeige der Absperrklappe ermöglicht. Die beschichtete Oberfläche schützt das Gehäuse zusätzlich vor äußeren Einflüssen.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Baulänge: 56 mm
• Dichtungsmaterial: EPDM
• Gehäusewerkstoff: Gusseisen GGG 40
• Material Klappenblatt: Rostfreier Stahl
• Material Spindel: Rostfreier Stahl
• Bedienung: Handrad
• Handraddurchmesser: 200 mm
• Klappenentwurf: Zentrisch

Die Oventrop Mittelflansch-Absperrklappe bietet eine zuverlässige Lösung zur präzisen Durchflussregelung in hydraulischen Anlagen. Mit ihrer robusten Ausführung für PN 16, der langlebigen EPDM-Dichtung und der komfortablen Handradbedienung inklusive Getriebeübersetzung stellt sie eine effiziente Komponente für professionelle Installationen dar. Die Kombination aus hochwertigem Gusseisen und rostfreiem Stahl sorgt für eine dauerhafte Funktionalität in der Nennweite DN 125.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1049254
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 200
• Druckstufe Artikel: PN 16
• Baulänge: 56
• Rohraußendurchmesser alle Anschlüsse: 210
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 125
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
