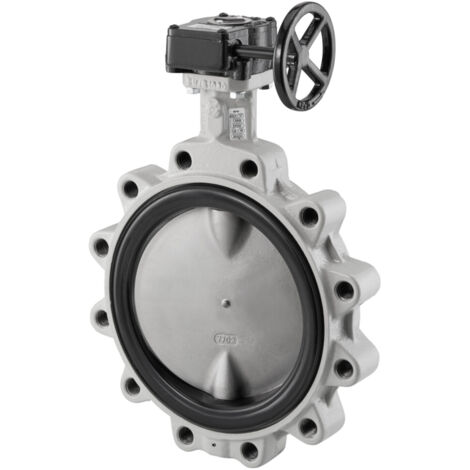

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 400

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 400

Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 400 ist eine robuste Armatur für den industriellen Einsatz. Ausgestattet mit einer Getriebeübersetzung und einer EPDM-Dichtung, ist sie für einen maximalen Betriebsdruck von 16 bar ausgelegt. Die Konstruktion ermöglicht den zuverlässigen Einbau zwischen Flanschen gemäß DIN EN 1092-2. Dank des verlängerten Ansatzes ist die Armatur optimal für isolierte Rohrleitungssysteme geeignet.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus hochwertigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Diese Materialkombination sorgt für eine hohe Beständigkeit im Betrieb. Die EPDM-Dichtung ist fest im Gehäuse integriert, was eine dauerhafte Dichtigkeit in den spezifizierten Temperaturbereichen unterstützt.

Welche Einsatzbedingungen sind zu beachten?

Die Armatur ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C konzipiert. Mit einer Druckstufe von PN 16 eignet sie sich für anspruchsvolle hydraulische Anwendungen. Die Bedienung erfolgt komfortabel über ein Handrad, das eine präzise Steuerung des Durchflusses ermöglicht. Die Installation zwischen den Flanschen erfordert keine speziellen Werkzeuge, was die Montage in bestehende Anlagen effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 400
• Druckstufe: PN 16
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Betriebstemperatur: -20 °C bis +120 °C
• Baulänge: 102
• Bedienung: Handrad
• Handraddurchmesser: 600
• Max. Betriebsdruck: 16 bar

Diese Oventrop Absperrklappe bietet eine zuverlässige Lösung für die präzise Durchflussregelung in Rohrleitungssystemen. Durch die Kombination aus widerstandsfähigem Sphäroguss-Gehäuse, Edelstahlkomponenten und der EPDM-Dichtung ist eine hohe Betriebssicherheit gegeben. Mit einer Druckfestigkeit von PN 16 und der einfachen Handhabung über das Getriebe-Handrad stellt sie eine effiziente Komponente für anspruchsvolle hydraulische Installationen dar, die zudem durch den verlängerten Ansatz eine einfache Isolierung vor Ort ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1049260
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 600
• Druckstufe Artikel: PN 16
• Baulänge: 102
• Rohraußendurchmesser alle Anschlüsse: 590
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 400
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
