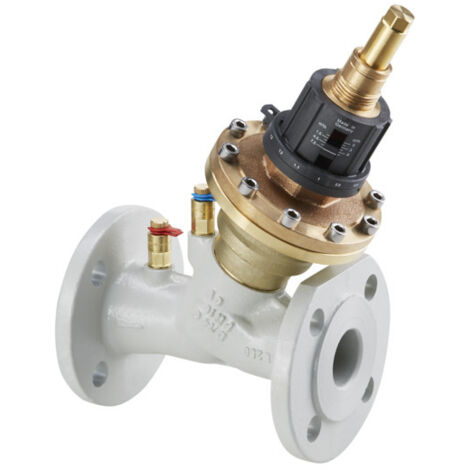

Oventrop Cocon QFC Regulierventil DN 40 PN 16 ANSI Flansch, bis 7,5 m3/h

Oventrop Cocon QFC Regulierventil DN 40 PN 16 ANSI Flansch, bis 7,5 m3/h

Das Oventrop Cocon QFC Regulierventil in der Nennweite DN 40 ist eine kombinierte Ventillösung, die einen automatisch arbeitenden Durchflussregler mit einem Regelventil vereint. Es ist für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf konzipiert, wie etwa in Zentralheizungsanlagen, Fußbodenheizungen, Fan-Coil-Anlagen, Kühldecken oder Gebläsekonvektoren. Das Ventil ermöglicht eine automatische Durchflussregelung für den hydraulischen Abgleich und bietet zudem die Option, die Raumtemperatur durch den Einsatz von Stellantrieben präzise zu steuern.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil kombiniert einen Durchflussregler mit einer von Hand einstellbaren Sollwertvorgabe und ein Regelventil. Durch diese Konstruktion wird der Durchfluss in den Systemabschnitten automatisch reguliert, was einen effizienten hydraulischen Abgleich sicherstellt. Die Installation ist unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist.

Welche Regelungsoptionen bietet das Ventil?

Neben der automatischen Durchflussregelung erlaubt das Cocon QFC eine bedarfsgerechte Steuerung der Raumtemperatur. Durch die Montage von Stellantrieben kann der Durchfluss flexibel verändert werden. Das Gehäuse aus Gusseisen sowie die Eignung für Flüssigkeiten und Glykolgemische ermöglichen eine zuverlässige Funktion in anspruchsvollen hydraulischen Systemen.

Technische Daten

• Nenndurchmesser: DN 40
• Druckstufe: PN 16
• Maximaler Durchfluss: 7,5 m3/h
• Maximaler Differenzdruck: 400
• Mediumtemperatur: -10 bis 120 °C
• Hublänge: 10
• Gehäusewerkstoff: Gusseisen
• Anschlussart: ANSI Flansch
• Messnippel: Vorhanden

Das Oventrop Cocon QFC Regulierventil überzeugt durch die Kombination aus automatischem Durchflussregler und Regelventil. Mit einer Druckstufe von PN 16 und einem Durchfluss von bis zu 7,5 m3/h bietet es eine robuste Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Die einfache Handhabung und die Möglichkeit zur präzisen Temperaturregelung mittels Stellantrieben machen es zu einer effizienten Komponente für moderne Anlagenkonzepte.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1676149
• Werkstoff des Gehäuses: Gusseisen
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Hublänge: 10
• Mit Messnippel: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 40
