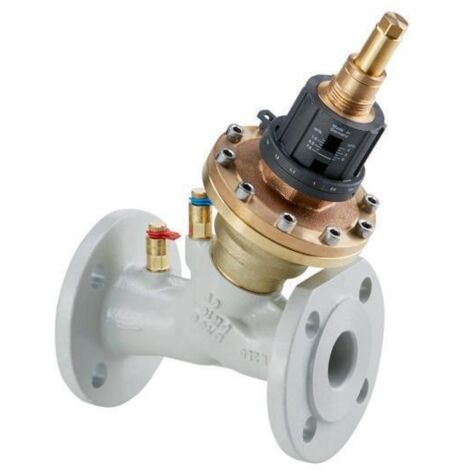

Oventrop Cocon QFC Regulierventil DN 80 PN 16 ANSI Flansch, bis 30 m3/h

Oventrop Cocon QFC Regulierventil DN 80 PN 16 ANSI Flansch, bis 30 m3/h

Das Oventrop Regulierventil Cocon QFC in der Ausführung DN 80 ist eine leistungsstarke Ventilkombination für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Diese Kombination ermöglicht einen effizienten hydraulischen Abgleich sowie eine präzise Raumtemperaturregelung in Verbindung mit Stellantrieben. Das Ventil ist für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken sowie Fan-Coil-Anlagen und Gebläsekonvektoren konzipiert.

Welche Funktionen bietet das Cocon QFC?

Das Regulierventil übernimmt zwei zentrale Aufgaben in einer Einheit. Der integrierte Durchflussregler sorgt für eine automatische Konstanthaltung des Durchflusses, was die Grundlage für einen korrekten hydraulischen Abgleich bildet. Zusätzlich dient das Ventil als Regelorgan, das durch die Veränderung des Durchflusses die Raumtemperatur steuert. Die Sollwertvorgabe für den Durchfluss lässt sich dabei direkt am Ventil von Hand einstellen, was eine flexible Anpassung an die spezifischen Anforderungen des jeweiligen Systems ermöglicht.

Wie ist das Ventil konstruiert?

Das Gehäuse des Cocon QFC besteht aus robustem Gusseisen, das für eine hohe Langlebigkeit in anspruchsvollen Anlagenumgebungen sorgt. Das Ventil ist für den Betrieb mit Wasser sowie Glykolgemischen ausgelegt und deckt einen Mediumtemperaturbereich von -10 °C bis 120 °C ab. Mit einer Druckstufe von PN 16 und einem maximalen Differenzdruck von 400 kPa bietet es die notwendige Stabilität für komplexe hydraulische Netzwerke. Zur einfachen Überprüfung und Inbetriebnahme ist das Ventil zudem mit Messnippeln ausgestattet.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Maximaler Durchfluss: 30 m3/h
• Maximaler Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen
• Mediumtemperatur: -10 °C bis 120 °C
• Hublänge: 20 mm
• Anschlussart: ANSI Flansch

Das Oventrop Cocon QFC Regulierventil überzeugt durch die zuverlässige Kombination aus automatischer Durchflussregelung und präziser Temperatursteuerung. Mit einer Kapazität von bis zu 30 m3/h und einer robusten Ausführung aus Gusseisen für Temperaturen bis 120 °C stellt es eine optimale Lösung für einen effizienten hydraulischen Abgleich in modernen Heiz- und Kühlsystemen dar. Die einfache Handhabung der Sollwertvorgabe und die Kompatibilität mit Stellantrieben machen es zu einer flexiblen Komponente für anspruchsvolle Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1676152
• Werkstoff des Gehäuses: Gusseisen
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Hublänge: 20
• Mit Messnippel: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
