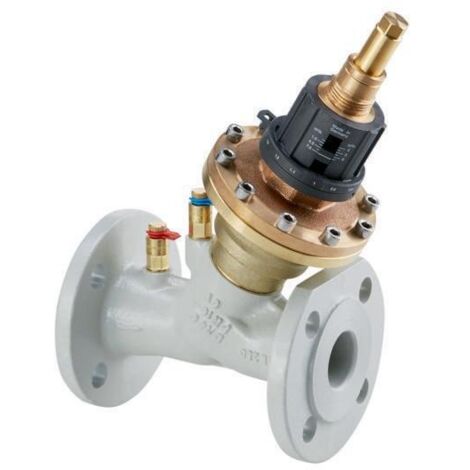

Oventrop Cocon QFC Regulierventil DN 100 PN 16 ANSI Flansch, bis 50 m3/h

Oventrop Cocon QFC Regulierventil DN 100 PN 16 ANSI Flansch, bis 50 m3/h

Das Oventrop Cocon QFC Regulierventil in der Nennweite DN 100 ist eine leistungsstarke Ventilkombination für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Als kombiniertes Regel- und Regulierventil vereint es einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Es eignet sich für geschlossene Wasserkreisläufe, wie sie in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren vorkommen, und ermöglicht in Verbindung mit Stellantrieben eine präzise Regelung der Raumtemperatur.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil sorgt durch seine automatische Durchflussregelung für einen effizienten hydraulischen Abgleich im System. Die Kombination aus Durchflussregler und Regelventil erlaubt es, den Durchfluss exakt auf die Anforderungen der jeweiligen Anlage anzupassen. Durch die manuelle Sollwertvorgabe lässt sich der Durchfluss flexibel einstellen, während das Ventil gleichzeitig Schwankungen im System ausgleicht. Dies trägt zu einem stabilen Betrieb bei und optimiert die Energieeffizienz in komplexen Heiz- und Kühlinstallationen.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Gehäuse des Oventrop Cocon QFC besteht aus robustem Gusseisen und ist für einen Betriebsdruck bis PN 16 ausgelegt. Es ist für den Einsatz mit Wasser sowie Glykolgemischen geeignet und deckt einen Mediumtemperaturbereich von -10 °C bis 120 °C ab. Die Installation erfolgt über einen ANSI-Flanschanschluss. Zur einfachen Überprüfung und Inbetriebnahme ist das Ventil mit Messnippeln ausgestattet, was die Handhabung in der Praxis erleichtert. Eine spezielle Verarbeitungstechnik oder Spezialwerkzeuge sind für den Einbau nicht erforderlich.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Maximaler Durchfluss: 50 m3/h
• Gehäusewerkstoff: Gusseisen
• Mediumtemperatur: -10 °C bis 120 °C
• Maximaler Differenzdruck: 400 kPa
• Hublänge: 20 mm
• Anschlussart: ANSI Flansch

Das Oventrop Cocon QFC Regulierventil bietet eine zuverlässige Lösung für die präzise Durchflussregelung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner Kombination aus automatischem Durchflussregler und Regelventil ermöglicht es einen effizienten hydraulischen Abgleich bei einem Betriebsdruck von PN 16 und einem Durchfluss von bis zu 50 m3/h. Die robuste Ausführung aus Gusseisen und die Eignung für Temperaturen bis 120 °C machen es zu einer langlebigen Komponente für moderne Gebäudetechnik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1676153
• Werkstoff des Gehäuses: Gusseisen
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Hublänge: 20
• Mit Messnippel: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 100
