Allgemeine Beschreibung

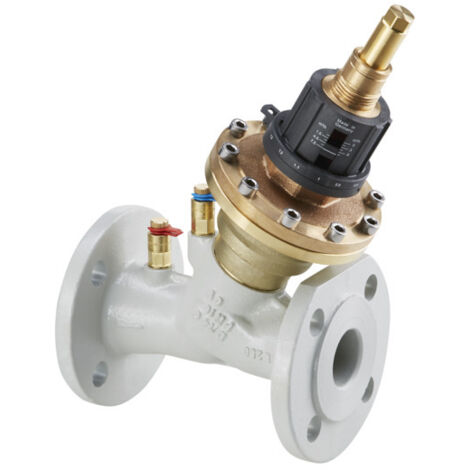

Das Oventrop Cocon QFC Regulierventil in der Ausführung DN 65 ist eine leistungsstarke Ventilkombination für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Durch die Kombination eines automatisch arbeitenden Durchflussreglers mit einem Regelventil ermöglicht es eine präzise Durchflussregelung in geschlossenen Wasserkreisläufen. Das Ventil ist für einen Durchfluss von bis zu 20 m3/h ausgelegt und eignet sich ideal für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken sowie Fan-Coil-Anlagen und Gebläsekonvektoren.Technische daten
- Nenndurchmesser: DN 65
- Druckstufe: PN 16
- Maximaler Durchfluss: 20 m3/h
- Maximaler Differenzdruck: 400
- Mediumtemperatur: -10 °C bis 120 °C
- Werkstoff Gehäuse: Gusseisen
- Hublänge: 20
- Anschlussart: ANSI Flansch
Kompatibilität und Zubehör
- Geeignet für Glykol: ja
- Geeignet für Flüssigkeiten: ja
- Mit Messnippel: ja
Installation
Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist.
Anwendung
Das Cocon QFC vereint zwei Funktionen in einem Gehäuse: einen automatisch arbeitenden Durchflussregler mit manuell einstellbarer Sollwertvorgabe und ein Regelventil. Diese Kombination sorgt für eine automatische Durchflussregelung, die den hydraulischen Abgleich im System sicherstellt. Zusätzlich kann durch den Einsatz von Stellantrieben die Raumtemperatur effizient über die Veränderung des Durchflusses gesteuert werden.
Weitere Informationen
Zur einfachen Überprüfung und Inbetriebnahme ist das Regulierventil mit Messnippeln ausgestattet, die eine präzise Kontrolle der Betriebsparameter ermöglichen.
