Oventrop Regulierventil Cocon QF DN 125 PN 25 beidseitig Flansch, bis 108 m3/h

Oventrop Regulierventil Cocon QF DN 125 PN 25 beidseitig Flansch, bis 108 m3/h

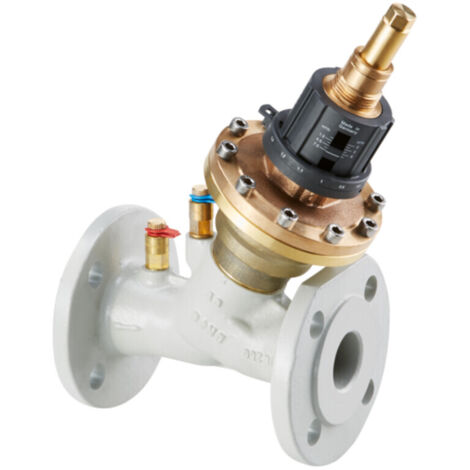

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 125 ist ein kombiniertes Regel- und Regulierventil, das für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf konzipiert wurde. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einer Druckstufe von PN 25 und einem Volumenstrom von 27 bis 108 m3/h eignet sich das Ventil ideal für den hydraulischen Abgleich sowie die präzise Raumtemperaturregelung in Verbindung mit Stellantrieben.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich in Anlagen wie Zentralheizungen, Fußbodenheizungen, Fan-Coil-Anlagen oder Kühldecken sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil wird der Durchfluss konstant gehalten. Die manuelle Sollwertvorgabe erlaubt eine exakte Anpassung an die spezifischen Anforderungen der jeweiligen Anlage, während die zwei montierten Classic Messventile eine Überprüfung der Betriebsparameter ermöglichen.

Welche Vorteile bietet die Konstruktion?

Das Gehäuse aus robustem Gusseisen (GJL-250) ermöglicht eine hohe Zuverlässigkeit im Dauerbetrieb. Das Ventil ist für den Einsatz mit Wasser sowie Glykolgemischen ausgelegt und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Die Installation erfolgt über beidseitige Flansche nach EN 1092-2, was eine Integration in Rohrleitungssysteme ermöglicht. Es sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge für die Montage erforderlich.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 25
• Volumenstrom: 27 - 108 m3/h
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C

Das Oventrop Regulierventil Cocon QFC bietet eine Lösung für die präzise Durchflussregelung und den hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit seiner robusten Ausführung, der Druckstufe von PN 25 und einem Volumenstrom von bis zu 108 m3/h ist es für den dauerhaften Einsatz in Anlagen geeignet. Die einfache Handhabung und die flexible Regelbarkeit durch Stellantriebe machen es zu einer effizienten Komponente für eine optimierte Anlagentechnik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1146654
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 27 - 108
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Anschlüsse: Flansch
• Nenndurchmesser: DN 125
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 27 - 108
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Gusseisen
• Anschlüsse: Flansch
• Nenndurchmesser: DN 125
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 27 - 108
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Anschlüsse: Flansch
• Nenndurchmesser: DN 125
