Oventrop Regulierventil Cocon QF DN 80 PN 25 beidseitig Flansch, bis 30 m3/h

Oventrop Regulierventil Cocon QF DN 80 PN 25 beidseitig Flansch, bis 30 m3/h

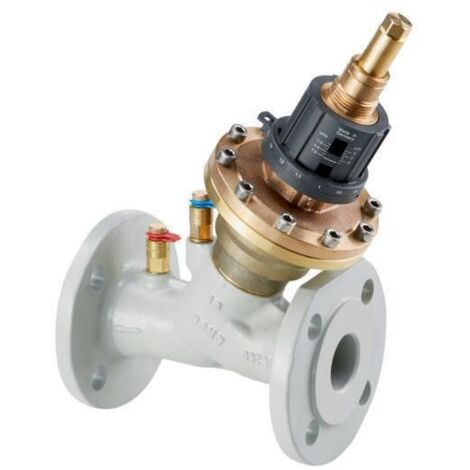

Das Oventrop Regulierventil Cocon QFC in der Nennweite DN 80 ist ein kombiniertes Regel- und Regulierventil, das für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf konzipiert wurde. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Das Ventil eignet sich für den hydraulischen Abgleich sowie die Regelung der Raumtemperatur in Anlagen wie Zentralheizungen, Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Cocon QFC ermöglicht eine automatische Durchflussregelung, die für einen effizienten Betrieb von Heiz- und Kühlsystemen essenziell ist. Durch die Kombination aus Durchflussregler und Regelventil wird der Volumenstrom konstant gehalten, selbst wenn sich die Druckverhältnisse im System ändern. Die Sollwertvorgabe lässt sich manuell anpassen, wodurch eine exakte Abstimmung auf die Anforderungen der jeweiligen Anlage möglich ist. In Verbindung mit einem Stellantrieb kann zudem die Raumtemperatur durch eine gezielte Veränderung des Durchflusses gesteuert werden.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus robustem Gusseisen (GJL-250), was eine hohe Langlebigkeit und Stabilität im Betrieb sicherstellt. Die Ausführung ist für einen Nenndruck von PN 25 ausgelegt und verfügt über beidseitige Flanschanschlüsse gemäß EN 1092-2. Das Ventil ist für den Einsatz mit Wasser sowie Glykolgemischen geeignet und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Mit einem Volumenstrom von 7,5 bis 30 m³/h bietet es eine hohe Flexibilität für verschiedene Anlagengrößen.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 25
• Volumenstrom: 7,5 - 30 m³/h
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 120 °C

Das Oventrop Regulierventil Cocon QFC überzeugt durch seine Kombination aus automatischer Durchflussregelung und präziser Temperatursteuerung. Mit einer Druckstufe von PN 25 und einem Volumenstrom von bis zu 30 m³/h ist es eine leistungsstarke Lösung für den hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Die robuste Konstruktion aus Gusseisen und die einfache Integration in geschlossene Wasserkreisläufe machen es zu einer effizienten Komponente für eine optimierte Anlagentechnik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1146652
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 7,5 - 30
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Anschlüsse: Flansch
• Nenndurchmesser: DN 80
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 7,5 - 30
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Gusseisen
• Anschlüsse: Flansch
• Nenndurchmesser: DN 80
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 7,5 - 30
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Anschlüsse: Flansch
• Nenndurchmesser: DN 80
