Oventrop Regulierventil Cocon QF DN 50 PN 25 beidseitig Flansch, bis 8 m3/h

Oventrop Regulierventil Cocon QF DN 50 PN 25 beidseitig Flansch, bis 8 m3/h

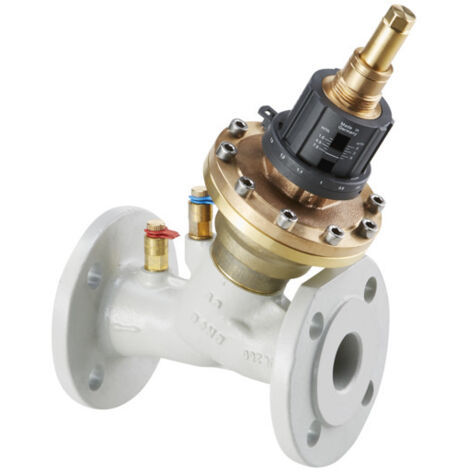

Das Oventrop Regulierventil Cocon QFC in der Nennweite DN 50 ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in Heiz- und Kühlsystemen konzipiert ist. Mit einer Druckstufe von PN 25 und beidseitigen Flanschanschlüssen nach EN 1092-2 eignet sich das Ventil ideal für geschlossene Wasserkreisläufe wie Zentralheizungen, Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren. Es ermöglicht eine automatische Durchflussregelung bei einem Volumenstrom von 2 bis 8 m3/h.

Wie arbeitet das Cocon QFC Ventil?

Das Cocon QFC vereint einen automatisch arbeitenden Durchflussregler mit einem Regelventil in einer kompakten Einheit. Die Sollwertvorgabe erfolgt manuell, wodurch eine exakte Durchflussbegrenzung sichergestellt wird. Durch die Kombination mit einem optionalen Stellantrieb lässt sich zudem die Raumtemperatur effizient steuern, indem der Durchfluss bedarfsgerecht angepasst wird. Das Gehäuse aus Gusseisen (GJL-250) sorgt für eine robuste Bauweise, die für den dauerhaften Einsatz in anspruchsvollen Anlagen ausgelegt ist.

Wo lässt sich das Ventil einsetzen?

Das Ventil ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen optimiert. Es unterstützt den hydraulischen Abgleich in komplexen Anlagen wie Fan-Coil-Systemen oder großflächigen Heizungsinstallationen. Dank der Kompatibilität mit Glykol-Wasser-Gemischen ist es vielseitig in verschiedenen thermischen Anlagen einsetzbar. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Zwei bereits montierte Classic Messventile erleichtern die Inbetriebnahme und Überprüfung der Anlage.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 25
• Volumenstrom: 2 - 8 m3/h
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Anschlussart: Flansch

Das Oventrop Cocon QFC Regulierventil bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die präzise Temperaturregelung in Heiz- und Kühlsystemen. Mit einem Volumenstrom von 2 bis 8 m3/h und einer robusten Auslegung für Temperaturen von -10 °C bis 120 °C deckt es ein breites Anwendungsspektrum ab. Die Kombination aus automatischer Durchflussregelung und der Option zur Stellantrieb-Integration macht es zu einer effizienten Komponente für moderne Gebäudetechnik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1146650
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 2 - 8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 2 - 8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Gusseisen
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 2 - 8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
