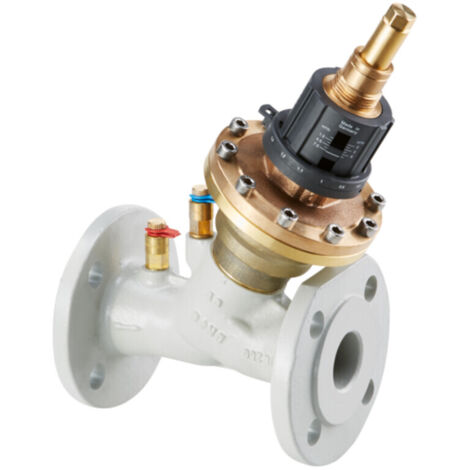

Oventrop Regulierventil Cocon QF DN 150 PN 25 beidseitig Flansch, bis 150 m3/h

Oventrop Regulierventil Cocon QF DN 150 PN 25 beidseitig Flansch, bis 150 m3/h

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 150 ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einer Druckstufe von PN 25 und einem Volumenstrom von 36 bis 150 m3/h eignet sich das aus Gusseisen gefertigte Ventil ideal für geschlossene Wasserkreisläufe wie Zentralheizungsanlagen, Kühldecken oder Gebläsekonvektoren.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil wird der Durchfluss konstant gehalten, unabhängig von Druckschwankungen im System. Dies trägt zur Optimierung der Energieeffizienz in Heiz- und Kühlanlagen bei. Zusätzlich kann durch den Einsatz von Stellantrieben die Raumtemperatur präzise gesteuert werden, indem der Durchfluss bedarfsgerecht angepasst wird.

Welche technischen Voraussetzungen bietet das Ventil?

Das Gehäuse besteht aus robustem Gusseisen (GJL-250) und ist für den Einsatz in Systemen mit Wasser oder Glykol ausgelegt. Der Betrieb ist in einem Temperaturbereich von -10 °C bis 120 °C möglich. Die Installation erfolgt über beidseitige Flanschanschlüsse nach EN 1092-2, was eine einfache Integration in bestehende Rohrleitungsnetze ermöglicht. Für die Inbetriebnahme ist keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich, was die Montage effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 25
• Volumenstrom: 36 - 150 m3/h
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 120 °C

Das Oventrop Regulierventil Cocon QFC bietet eine zuverlässige Lösung für die automatische Durchflussregelung in anspruchsvollen Heiz- und Kühlsystemen. Durch die Kombination aus robustem Gusseisen-Gehäuse, einer Druckstufe von PN 25 und einem flexiblen Volumenstrom von bis zu 150 m3/h wird ein stabiler Betrieb sichergestellt. Die einfache Montage mittels Flanschanschlüssen und die Möglichkeit zur präzisen Temperaturregelung mittels Stellantrieben machen es zu einer effizienten Komponente für den hydraulischen Abgleich in gewerblichen und industriellen Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1146655
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 36 - 150
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Anschlüsse: Flansch
• Nenndurchmesser: DN 150
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 36 - 150
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Gusseisen
• Anschlüsse: Flansch
• Nenndurchmesser: DN 150
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 36 - 150
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Anschlüsse: Flansch
• Nenndurchmesser: DN 150
