Allgemeine Beschreibung

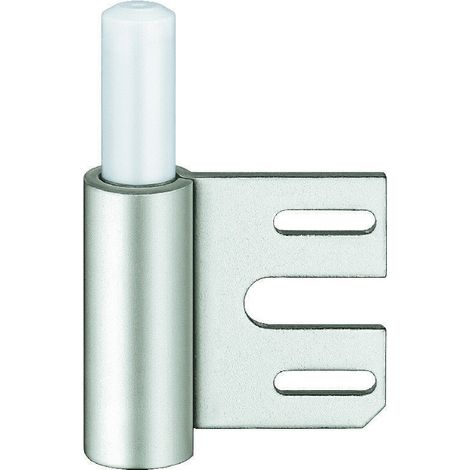

Das SIMONSWERK Rahmenteil V 8100 WF ist ein hochwertiges Stahlrahmenteil, das speziell für 2-teilige Stahlzargen entwickelt wurde. Es eignet sich sowohl für gefälzte als auch für ungefälzte Türen und bietet eine wartungsfreie Lagerung.Technische daten
- Material: Stahl
- Oberfläche: vernickelt
- Durchmesser Bandrolle: 15 mm
- Länge Bandrolle: 38 mm
- Stiftdurchmesser: 10 mm
- Stiftlänge: 23,5 mm
- Länge Aufnahmeelement: 34,5 mm
- Breite Aufnahmeelement: 26,5 mm
- Gewicht: 68 g
- DIN-Richtung: DIN Links-Rechts
Kompatibilität und Zubehör
- Kombinierbar mit: V 0020/19,5, V 0020/14,5, V 0020, Zierhülse Nr. 1, Zierhülse Nr. 2 Basic, Zierhülse Nr. 2 ZK, Zierhülse Nr. 3, Zierhülse Nr. 4, V 8610, V 8600, V 0081, V 0080, V 0030, V 0020/12,5
Installation
- Das Rahmenteil wird in die Hinterschweißtasche gesteckt und fixiert.
Anwendung
- Geeignet für gefälzte und ungefälzte Türen an Stahlzargen mit Variant-Hinterschweißtasche V 8600 / V 8610.
