Allgemeine Beschreibung

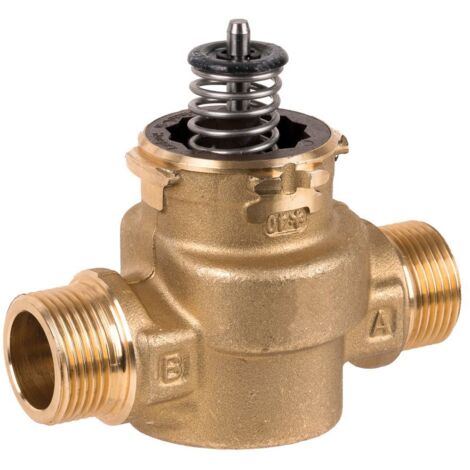

Das Resideo Durchgangs-Zonenventil VC mit Außengewinde DN 25 ist ein druckentlastetes Zonenventil, das in Wohngebäuden und kleinen Industrieanwendungen eingesetzt wird, um den Fluss von heißem und kaltem Wasser zu regeln. Es besteht aus einem Antrieb, einem Anschlusskabel und einem Ventil mit auswechselbarem Ventileinsatz. Die Zweiwege-Ventile sind für die Auf-/Zu-Zonenregelung konzipiert, während die Dreiwege-Ventile zur Umschaltung von Volumenströmen in Heiz- und Kühlanwendungen verwendet werden können.Technische daten
- Nennweite: DN 25
- Max. Mediumtemperatur: 95 °C
- Min. Mediumtemperatur: 1 °C
- Max. Druckdifferenz: 4 bar
- Kvs-Wert: 6
- Nenndruck: PN 20
- Werkstoff des Gehäuses: Bronze
- Schließdruck: 400 kPa
- Länge Anschluss 1: 47 mm
- Länge Anschluss 2: 47 mm
- Rohraußendurchmesser Anschluss 1: 25 mm
- Rohraußendurchmesser Anschluss 2: 25 mm
Kompatibilität und Zubehör
- Geeignet für Heizung: ja
- Geeignet für Kühlen: ja
- Geeignet für Leitungswasser: nein
- Geeignet für Brauchwasser: nein
Installation
- Die Antriebe sind mit einem Bajonettverschluss ausgestattet, der eine werkzeuglose Montage und Demontage ermöglicht.
- Die Durchflussrichtung der Zweiwege-Ventile kann frei gewählt werden.
Anwendung
- Regelung von Heizlüftern, Heizkörpern, Raumheizgeräten oder Konvektoren.
- Umschaltung des Wasserstroms in Heiz- und Kühlanwendungen.
Weitere Informationen
- Die Antriebe sind in Varianten für 24 V und 230 V erhältlich.
- Die Ansteuerung erfolgt durch einen Schließerkontakt (SPST) oder einen Umschaltkontakt (SPDT).
- Die Antriebe verfügen über eine Endlagenabschaltung, die den Stromverbrauch nur beim Ändern der Position aktiviert.
