Allgemeine Beschreibung

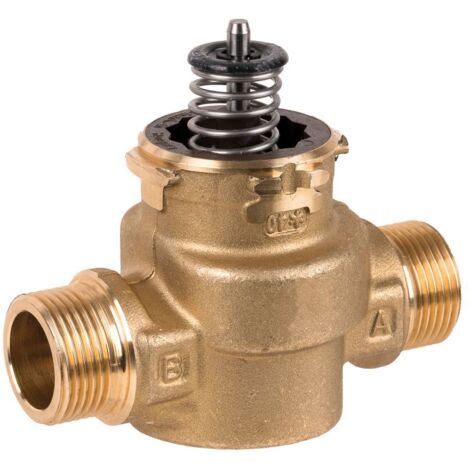

Das Resideo Durchgangs-Zonenventil VC mit Innengewinde DN 25 ist ein druckentlastetes Zonenventil, das in Wohngebäuden und kleinen Industrieanwendungen eingesetzt wird, um den Fluss von heißem und kaltem Wasser zu regeln. Es besteht aus einem Antrieb, einem Anschlusskabel und einem Ventil mit auswechselbarem Ventileinsatz. Die Zweiwege-Ventile sind für die Auf-/Zu-Zonenregelung konzipiert, während die Dreiwege-Ventile zur Umschaltung von Volumenströmen in Heiz- und Kühlanwendungen dienen. Beide Ventiltypen sind geeignet für die individuelle Regelung von Heizlüftern, Heizkörpern und Konvektoren. Dank ihrer speziellen Bauweise arbeiten sie geräuscharm und minimieren Druckschläge in der Leitung.Technische daten
- Nennweite: DN 25
- Kvs-Wert: 6,0
- Max. Mediumtemperatur: 95 °C
- Min. Mediumtemperatur: 1 °C
- Max. Druckstufe: PN 20
- Schließdruck: 400 kPa
- Werkstoff des Gehäuses: Bronze
- Rohraußendurchmesser Anschluss 1: 25 mm
- Rohraußendurchmesser Anschluss 2: 25 mm
- Länge Anschluss 1: 47 mm
- Länge Anschluss 2: 47 mm
Kompatibilität und Zubehör
- Geeignet für Heizung: ja
- Geeignet für Kühlen: ja
- Geeignet für Leitungswasser: nein
- Geeignet für Brauchwasser: nein
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
Installation
- Die Stellantriebe verfügen über einen Bajonettverschluss und können ohne Werkzeug auf das Ventil aufgesetzt oder abgenommen werden.
- Die Durchflussrichtung der Zweiwege-Ventile kann frei gewählt werden.
Anwendung
- Regelung von Heizlüftern, Heizkörpern und Konvektoren.
- Umschaltung von Volumenströmen in Heiz- und Kühlanwendungen.
Weitere Informationen
- Die Antriebe sind in Varianten für 24 V und 230 V erhältlich.
- Die Ansteuerung erfolgt durch einen Schließerkontakt (SPST) oder einen Umschaltkontakt (SPDT).
- Die Antriebe sind mit einer Endlagenabschaltung ausgestattet, sodass nur beim Ändern der Position Strom verbraucht wird.
