Allgemeine Beschreibung

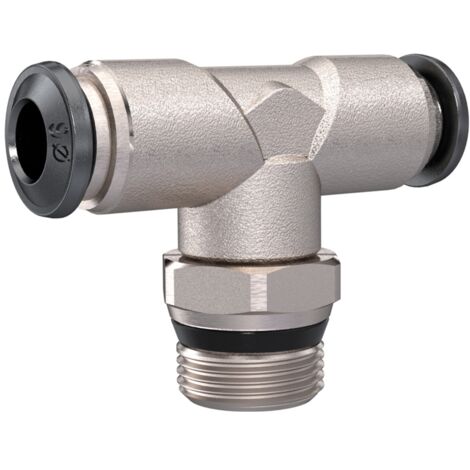

Die Riegler T-Steckverschraubung »universal short« ist eine drehbare Verbindungslösung, die für die schnelle und einfache Montage von Schläuchen konzipiert wurde. Sie bietet ein hohes Maß an Flexibilität durch ihr konisch dichtendes Gewinde, das sowohl mit konischen als auch mit zylindrischen Gewinden kompatibel ist. Diese Schnellsteckverbindung ist ideal für enge Einbausituationen und spart sowohl Zeit als auch Platz.Technische daten
- Serie: universal short
- Arbeitsdruck min.: -0,99 bar
- Arbeitsdruck max.: 20,0 bar
- Betriebstemperatur min.: -20 °C
- Betriebstemperatur max.: 80 °C
- Dichtmaterial: NBR
- Spannzange: Edelstahl
- Lösering: POM
- Gewinde: 1/4
- Für Schlauch-Außen-Ø: 8 mm
- L1: 45,0 mm
- L2: 25,5 mm
- SW: 15 mm
- Material: Messing vernickelt
Kompatibilität und Zubehör
- Geeignete Kunststoffrohre: PA11, PA12, Polyethylen, Polyurethan (mit einer Härte von 98 Shore empfohlen), PTFE
- Kompatible Gewindearten: BSPP, BSPT, NPT, NPTF, PT, PF (Normen ISO 7.1 und ISO 228)
Anwendung
- Pneumatische Automation
- Automobil-Industrie
- Textil- und Verpackungsindustrie
- Druckluftkreisläufe
- Vakuumanwendungen
Weitere Informationen
Die besondere Geometrie der Dichtung ermöglicht Vakuumanwendungen und gewährleistet eine vollständige Abdichtung, auch auf unebenen Flächen.
