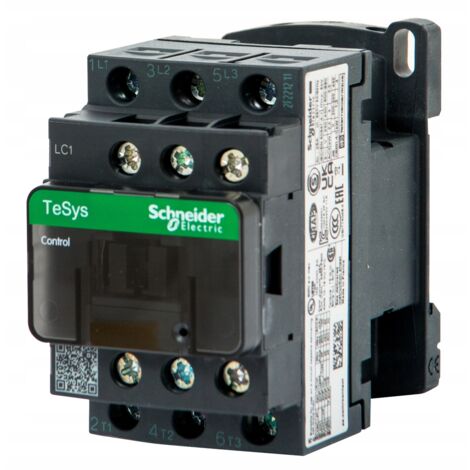

Schneider Electric Leistungsschütz TeSys Deca LC1D18V7, 18A, 7,5kW, 400V, 45x77x86mm

Schneider Electric Leistungsschütz TeSys Deca LC1D18V7, 18A, 7,5kW, 400V, 45x77x86mm

Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und den Betrieb ohmscher Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 18 A (AC-3) bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspeisespannung von 400 V AC.

Leistungsstarke Kontakttechnik

Das Schütz verfügt über drei Hauptschließer sowie einen integrierten Hilfskontaktblock mit einem Schließer und einem Öffner. Die mechanisch gekoppelten Kontakte und Spiegelkontakte unterstützen den Einsatz in sicherheitsrelevanten Applikationen. Die Anschlüsse sind als Schraubklemmen ausgeführt, die eine sichere Verbindung ermöglichen. Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 15 Millionen Schaltzyklen aus und ist für eine Betriebshöhe von bis zu 3.000 Metern ausgelegt.

Robuste Bauweise und Montage

Das kompakte Gehäuse mit einer Breite von 45 mm ermöglicht eine platzsparende Installation auf Schienen oder Montageplatten. Mit einer Schutzart von IP20 an der Vorderseite und einer hohen Feuerbeständigkeit erfüllt das Schütz anspruchsvolle Sicherheitsstandards. Die Kompatibilität mit verschiedenen Nutzungskategorien wie AC-1, AC-3, AC-3e und AC-4 macht das Bauteil vielseitig einsetzbar. Die Wärmeabgabe im Betrieb ist mit 2 bis 3 W gering.

Dieses Leistungsschütz überzeugt durch Zuverlässigkeit und einfache Handhabung bei der Installation. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Betriebsstrom von 18 A eignet es sich ideal für anspruchsvolle Schaltaufgaben in der Automatisierungstechnik. Die Kombination aus mechanischer Robustheit und flexiblen Anschlussmöglichkeiten macht es zu einer effizienten Wahl für den professionellen Einsatz in Schaltanlagen und Maschinensteuerungen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
• Steuerspeisespannung: 400 V AC
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 1 Schließer, 1 Öffner
• Mechanische Lebensdauer: 15 Mcycles
• Abmessungen (B x H x T): 45 x 77 x 86 mm
• Gewicht: 0,33 kg
• Schutzart: IP20

Produktspezifikation

• Anschlussart Hauptstromkreis: Schraubanschluss
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Öffner: 1
• Anzahl der Schließer als Hauptkontakte: 3
• Anzahl der Öffner als Hauptkontakte: 0
• Aufbau der Hilfskontakte: 1 S + 1 Ö
• Baureihe: TeSys Deca
• Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 32
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18
• Bemessungssteuerspeisespannung AC 50 Hz: 400
• Bemessungssteuerspeisespannung AC 60 Hz: 400
• Beschreibung der Pole: 3P
• Betriebshöhe: 0 - 3.000
• Betriebsspannung AC 50 Hz: 440
• Betriebsspannung AC 60 Hz: 440
• Breite: 45
• Flammenfestigkeit: V1 entspricht UL 94
• Geeignet für Reiheneinbau: Nein
• Höhe: 77
• Kompatibilitätscode: LC1D
• Mechanische Lebensdauer: 15 Mcycles
• Montagehalterung: Schiene Platte
• Nutzungskategorie: AC-4 AC-3 AC-1 AC-3e
• Produkt- oder Komponententyp: Schütz
• Produktgewicht: 0,33
• Sicherheitsabdeckung: Mit
• Signalisierungskreisfrequenz: 25 - 400
• Spannungsart zur Betätigung: AC
• Strommast Kontaktzusammensetzung: 3 S
• Tiefe: 86
• Verschmutzungsgrad: 3
• Wärmeabgabe: 2…3 W at 50 / 60
• [Uc] Steuerkreisspannung: 400 V AC 50 / 60
• maximale Betriebsrate: 3600 cyc / h at 60
• Überspannungskategorie: III
