Produktinformationen

Beschreibung

Allgemeine Beschreibung

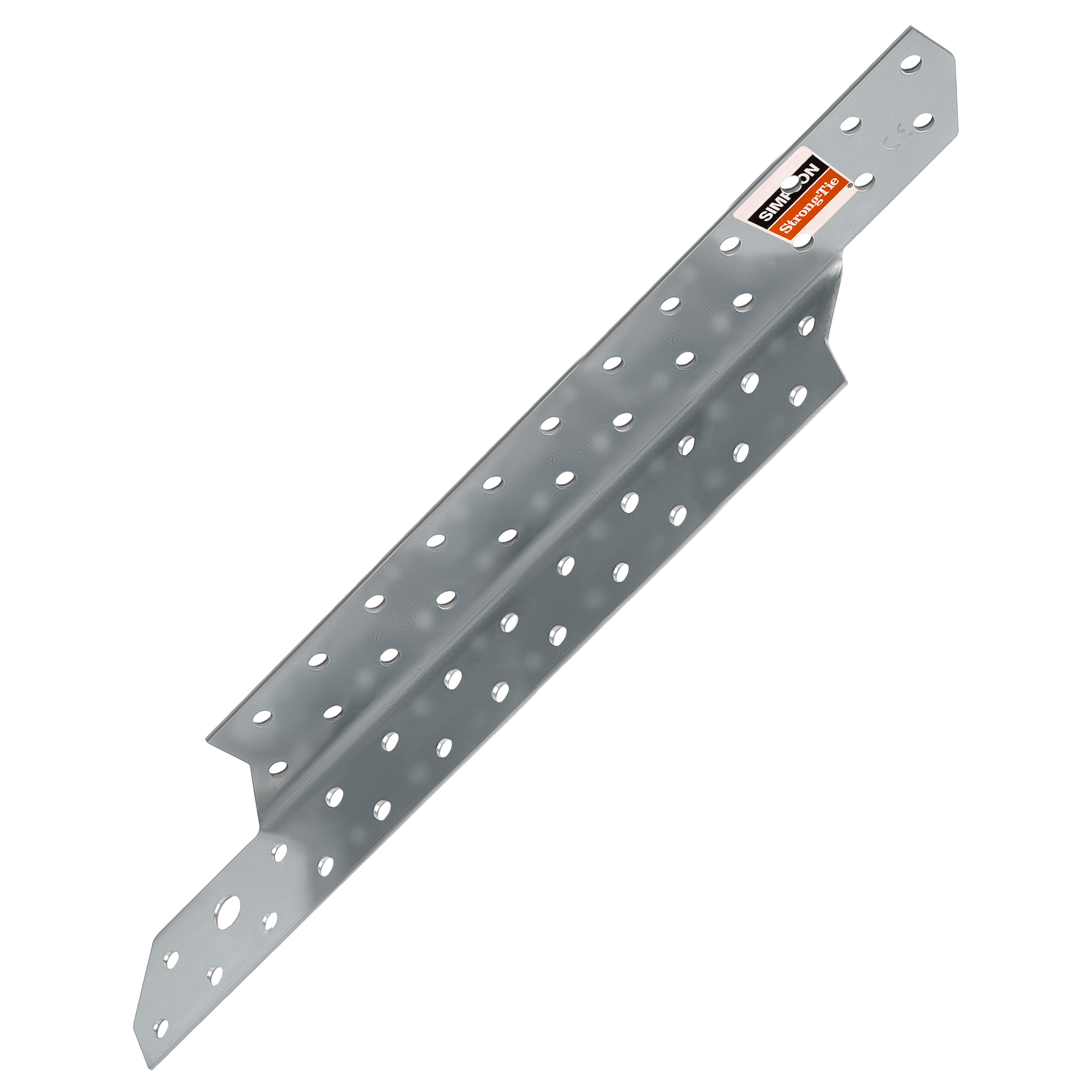

Der SIMPSON Sparrenpfettenanker SPF 290 rechts ist speziell für die Zugverankerung von sich kreuzenden Hölzern konzipiert. Er kann sowohl Zuglasten als auch horizontale Kräfte aufnehmen. Je nach Belastung werden 2 oder 4 Pfettenanker pro Anschluss verwendet, wobei bei der Verwendung von 2 Pfettenankern zwei linke oder zwei rechte Verbinder diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewährleisten. Die Sparren-Pfetten-Verbindungen schützen das Dach vor dem Abheben durch Windsog.

Technische daten

  • Modell: SPF290R
  • Montageseite: Rechts

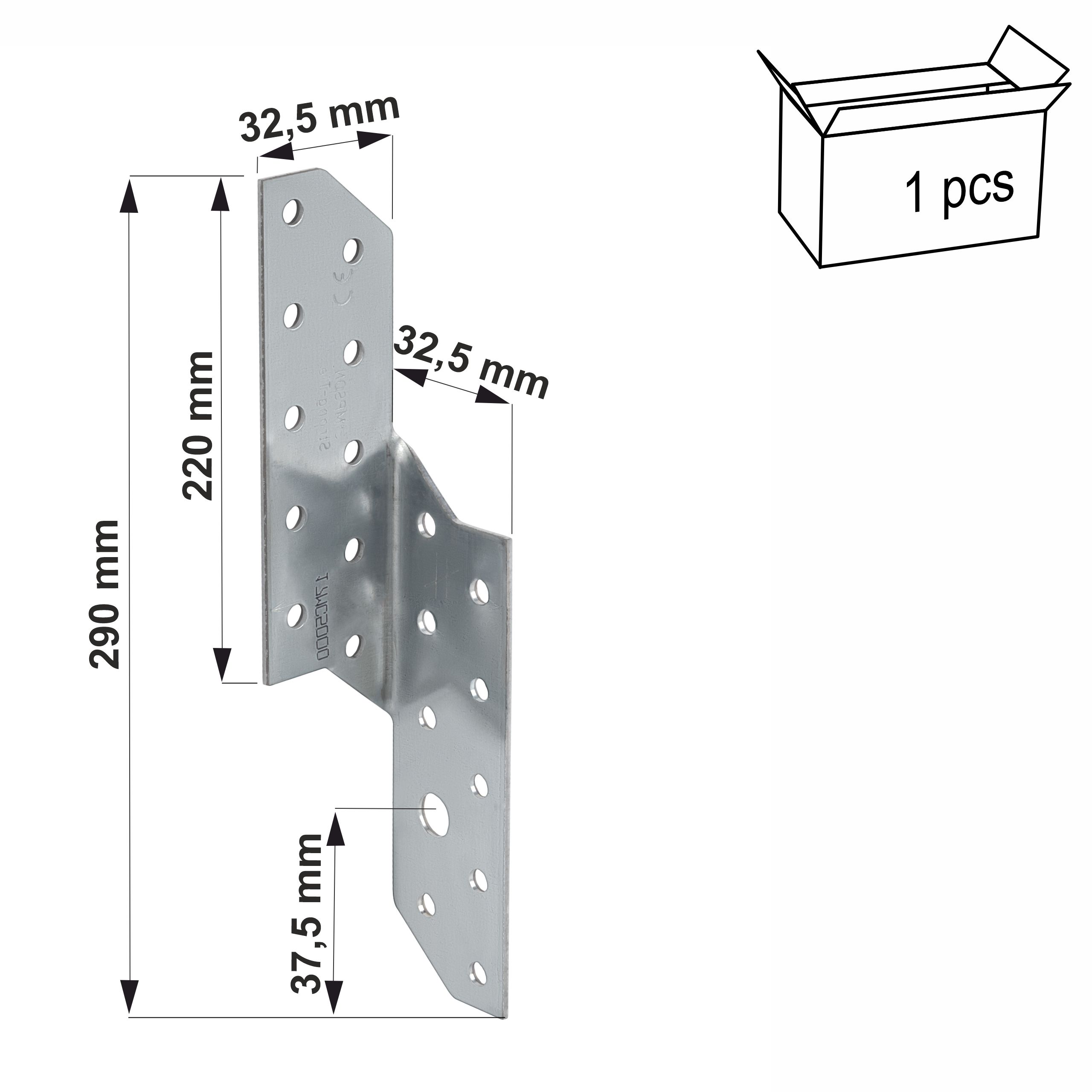

  • Maße: 290 x 32,5 mm
  • Blechdicke: 2,0 mm
  • Material: Verzinkter Stahl S250GD Z 275 g/m² (20 µm)
  • Löcher Arm 1: 22 Stk. x Ø 5 mm
  • Löcher Arm 2: 21 Stk. x Ø 5 mm, 1 Stk. x Ø 9 mm
  • Inhalt: 1 Stück
  • Kompatibilität und Zubehör

  • Befestigung auf Holz: mittels CNA4.0 Systemnägeln oder CSA5.0 Systemschrauben
  • Befestigung an Beton: mit einem mechanischen (WA) oder chemischen (AT-HP) Anker von Simpson Strong-Tie
  • Installation

  • Bei der Verwendung von 2 Verbindern sollten 2 linke oder 2 rechte Verbinder verwendet werden, die diagonal gegenüberliegen, um eine mittige Lastverteilung zu gewährleisten.
  • Für Verbindungen zwischen den Sparren und der Wandplatte können Verbinder unterschiedlicher Länge erforderlich sein, abhängig von der Steigung des Sparrens.
  • Anwendung

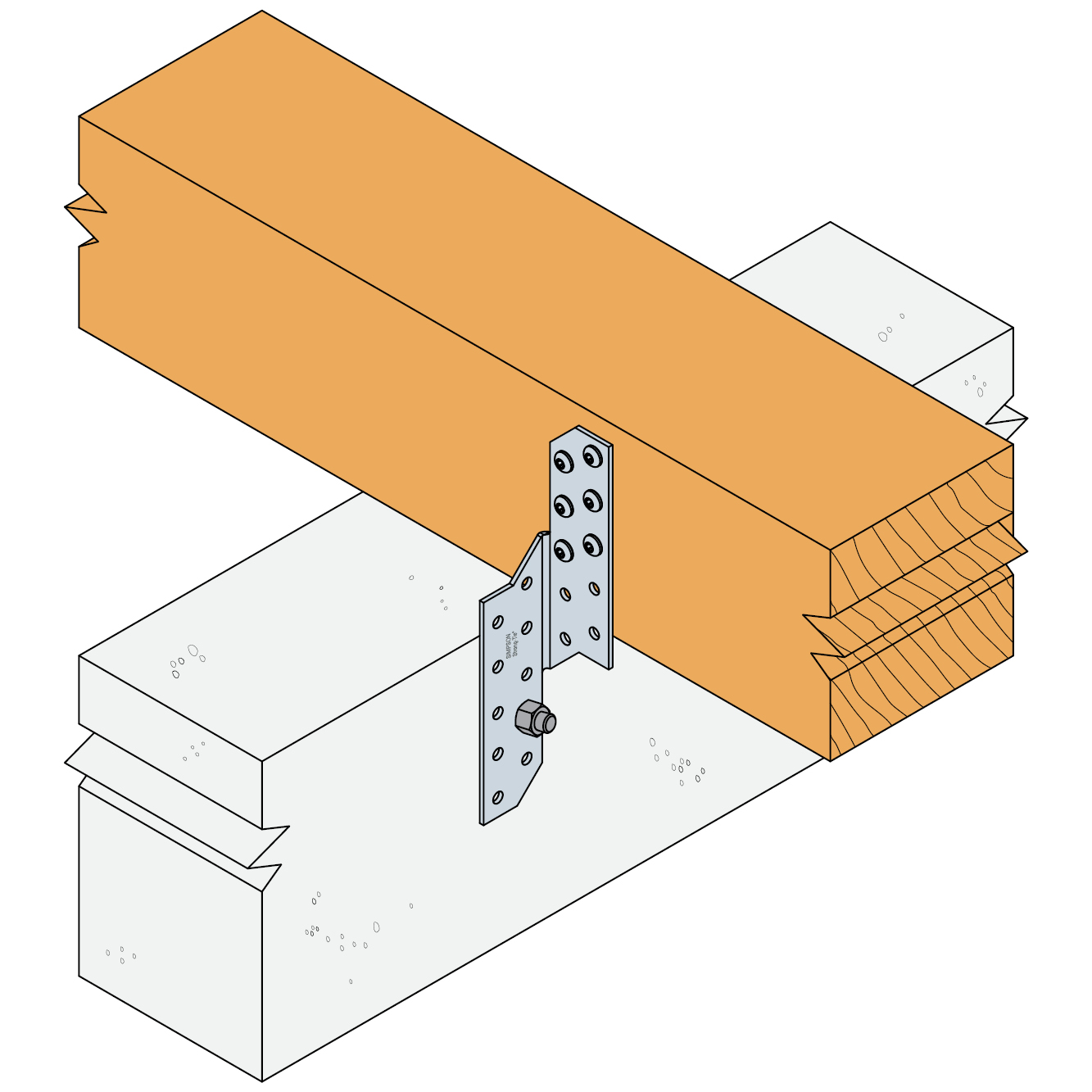

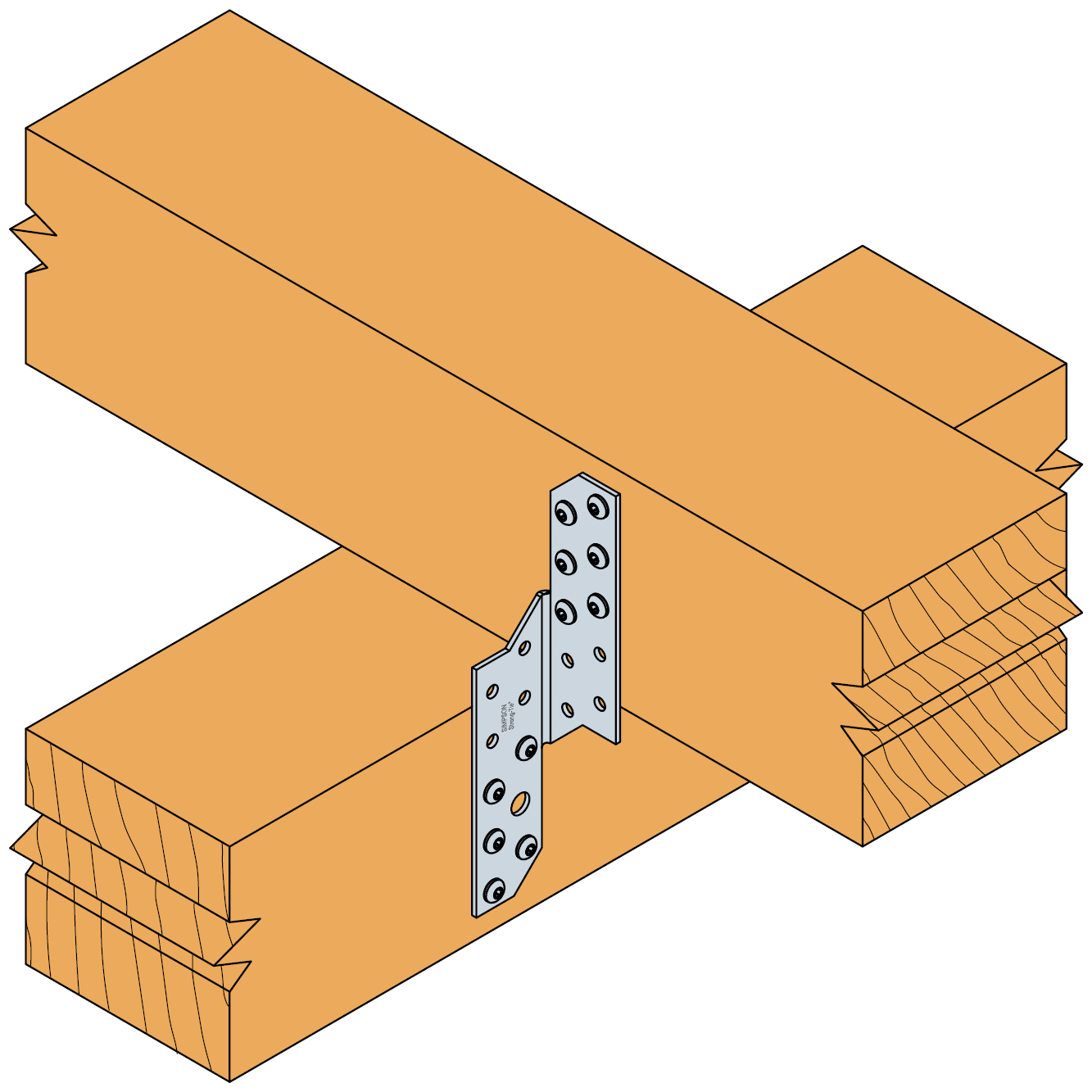

  • Geeignet für Holz - Holz und Holz - Beton Verbindungen.
  • Entwickelt zur Aufnahme von hohen Zuglasten mit zusätzlicher Lastaufnahme in horizontalen Richtungen.
  • Weitere Informationen

  • Europäische technische Bewertung (ETA 21/0482)
  • Die Produkte zeichnen sich durch höchste Qualität aus und können bedenkenlos im Bauwesen eingesetzt werden.
  • Eigenschaften

    • Marke
      SIMPSON STRONG TIE
    • Länge
      29 cm
    • Breite
      3.25 cm
    • Material
      Stahl
    • Farbe
      Mehrfarbig
    SIMPSON STRONG TIEDen SIMPSON STRONG TIE-Shop besuchen
    Simpson Strong-Tie ist der weltweit führende Hersteller von Verbindungen für strukturelle Holzverbindungen. Jeden Tag ermöglichen unsere Produkte und Systeme Tausenden von Menschen auf der ganzen Welt, sicherere und stärkere Strukturen zu errichten. Wir bemühen uns, so lokal wie möglich zu produzieren, um die Verfügbarkeit unserer Produkte zu gewährleisten und die Umweltauswirkungen von Importen zu verringern. Die überwiegende Mehrheit der Verbinder, die wir nach Frankreich liefern, wird in unserem Werk in Sainte-Gemme-la-Plaine (85) hergestellt.
