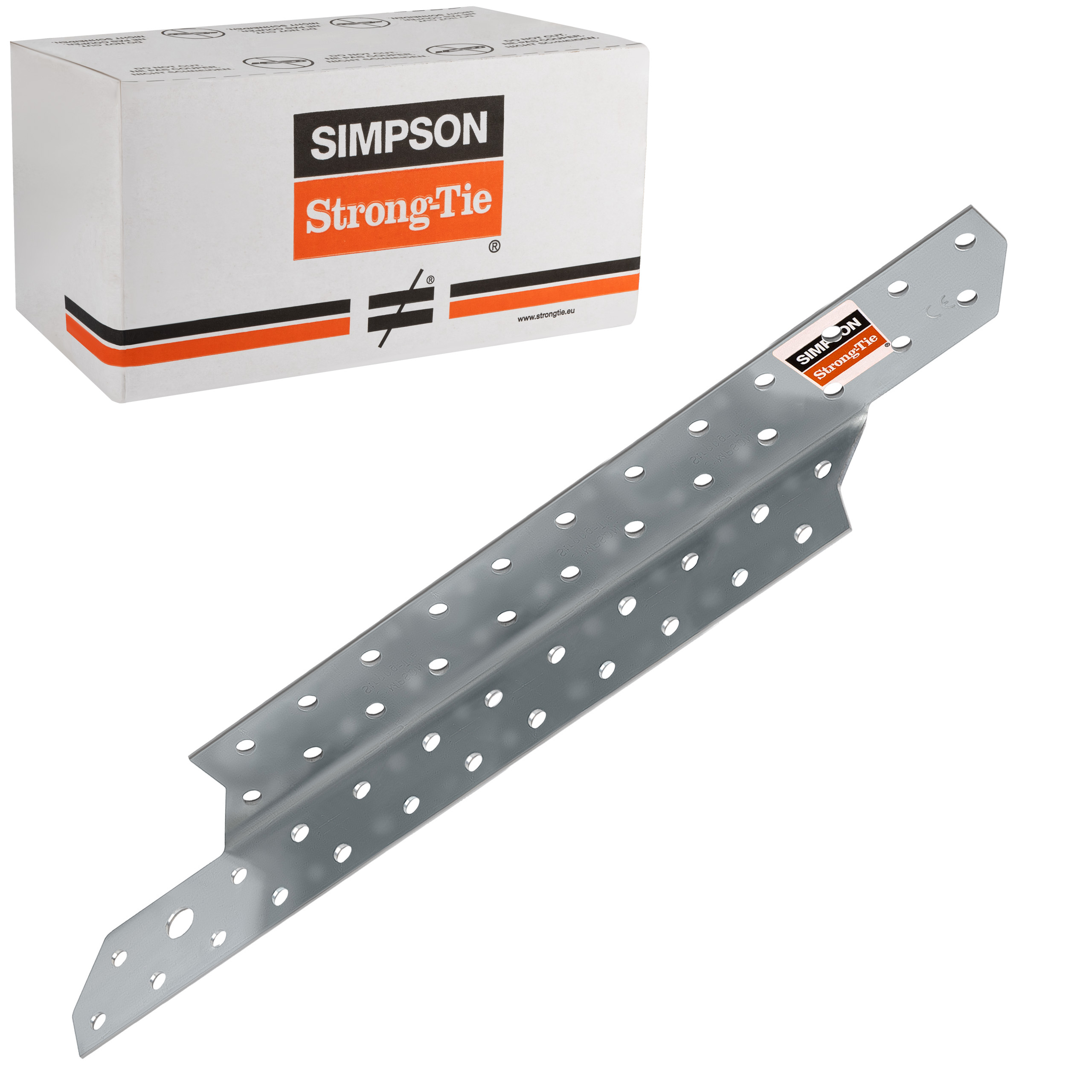

Sparren-Pfetten-Verbinder SPF290R 290 mm rechts

Die wichtigsten Parameter

• Modell: SPF290R
• Montageseite: Rechts

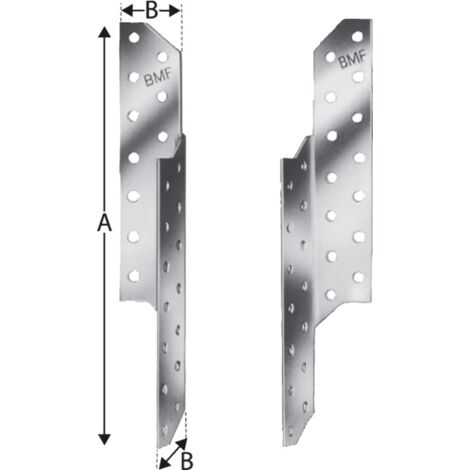

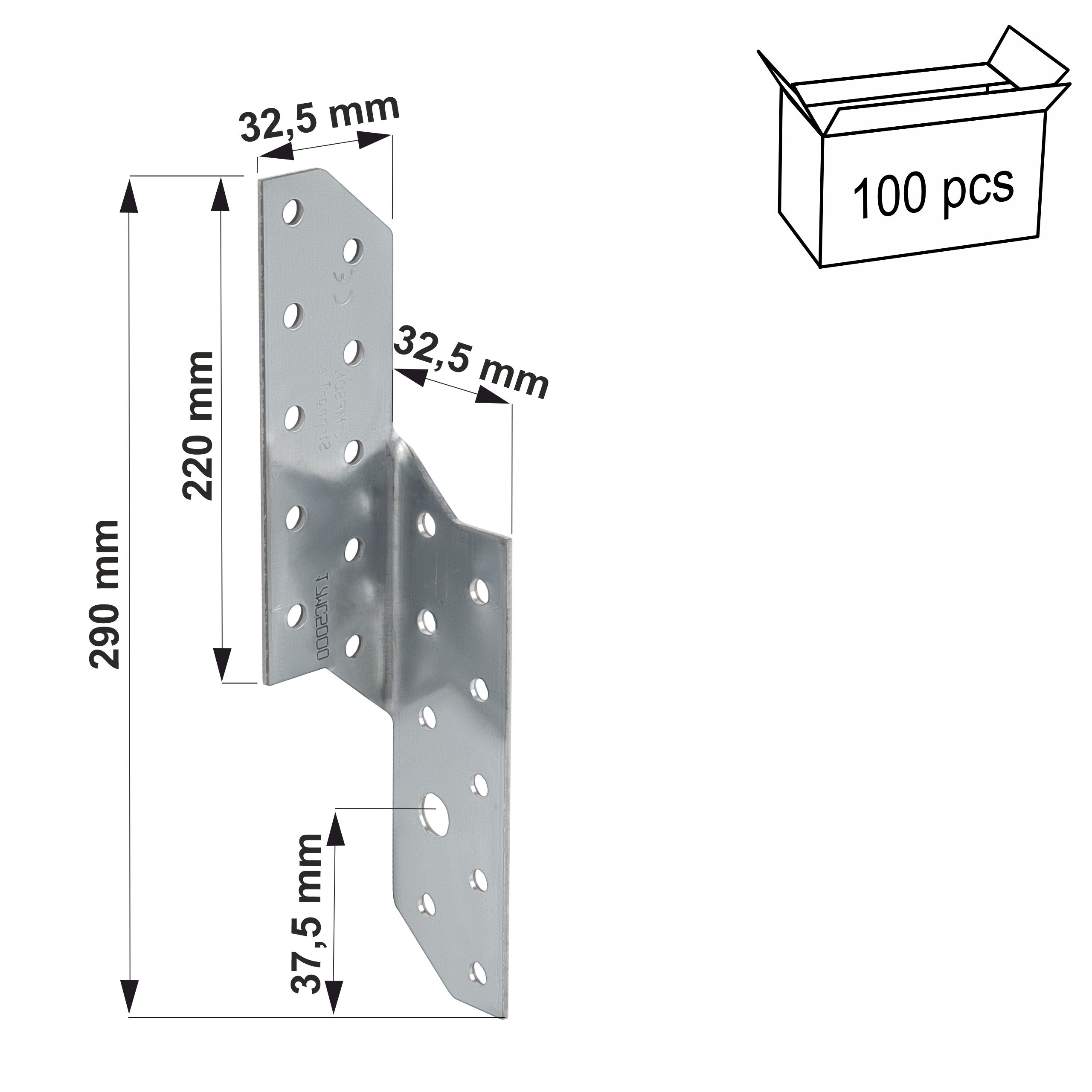

• Abmessungen: 290 x 32,5 mm
• Blechstärke: 2,0 mm
• Verpackung: 100 Stück
• Locharm 1: 22 Stück x Ø 5 mm
• Locharm 2: 21 Stück x Ø 5 mm, 1 Stück x Ø 9 mm
• Material: Stahl S250GD, verzinkt mit 275 g/m² (20 µm)

Geeignet für Verbindungen: Holz - Holz, Holz - Beton

Originalprodukt der renommierten Firma Simpson Strong-Tie ®

Die Verbindung von Sparren und Pfetten dient dazu, das Dach vor dem Anheben durch Windsog zu schützen.

Vorteile

1. Starke und dauerhafte Verbindungen

Dank der Verwendung von hochwertigem Stahl (S250GD-Stahl) und dem Sendzimir-Feuerverzinkungsverfahren garantiert der Verbinder zuverlässige und dauerhafte Verbindungen.

2. Nutzungsklasse 2

Sie zeichnet sich dadurch aus, dass die Materialfeuchte, die einer Temperatur von 20 °C und einer relativen Luftfeuchtigkeit der Umgebung von über 85 % entspricht, nur wenige Wochen im Jahr auftritt. (z. B. offene Schuppen oder unbeheizter Dachboden)

Anwendungs- und Methodenassemblierung

Verbindung

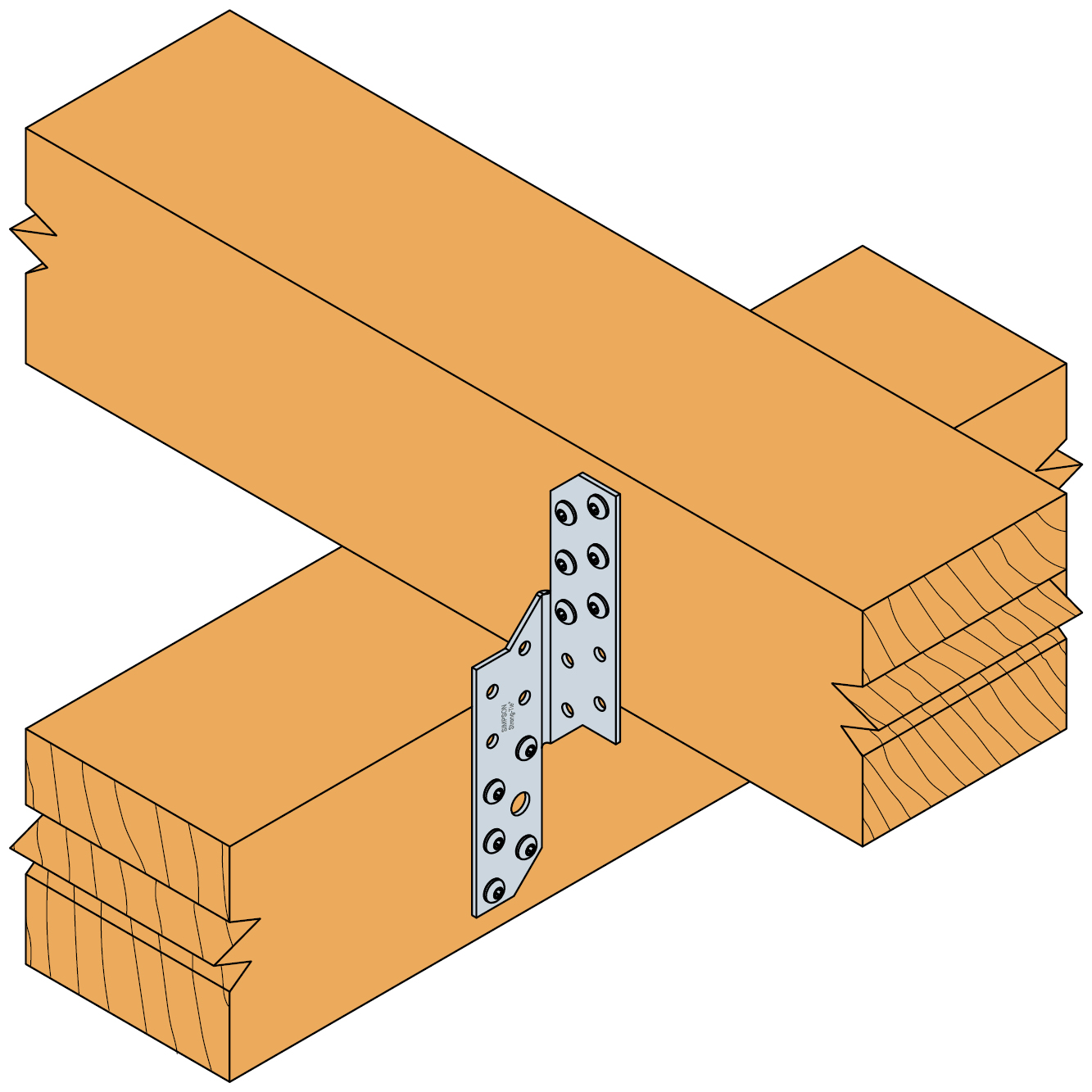

Hauptelement: Massivholz, Verbundholz, verleimtes Schichtholz, Beton.

Sekundär Element:Massivholz, Verbundholz, Brettschichtholz.

Befestigung an Holz: mit Nägeln des CNA 4.0-Systems oder alternativ mit Schrauben des CSA 5.0-Systems.

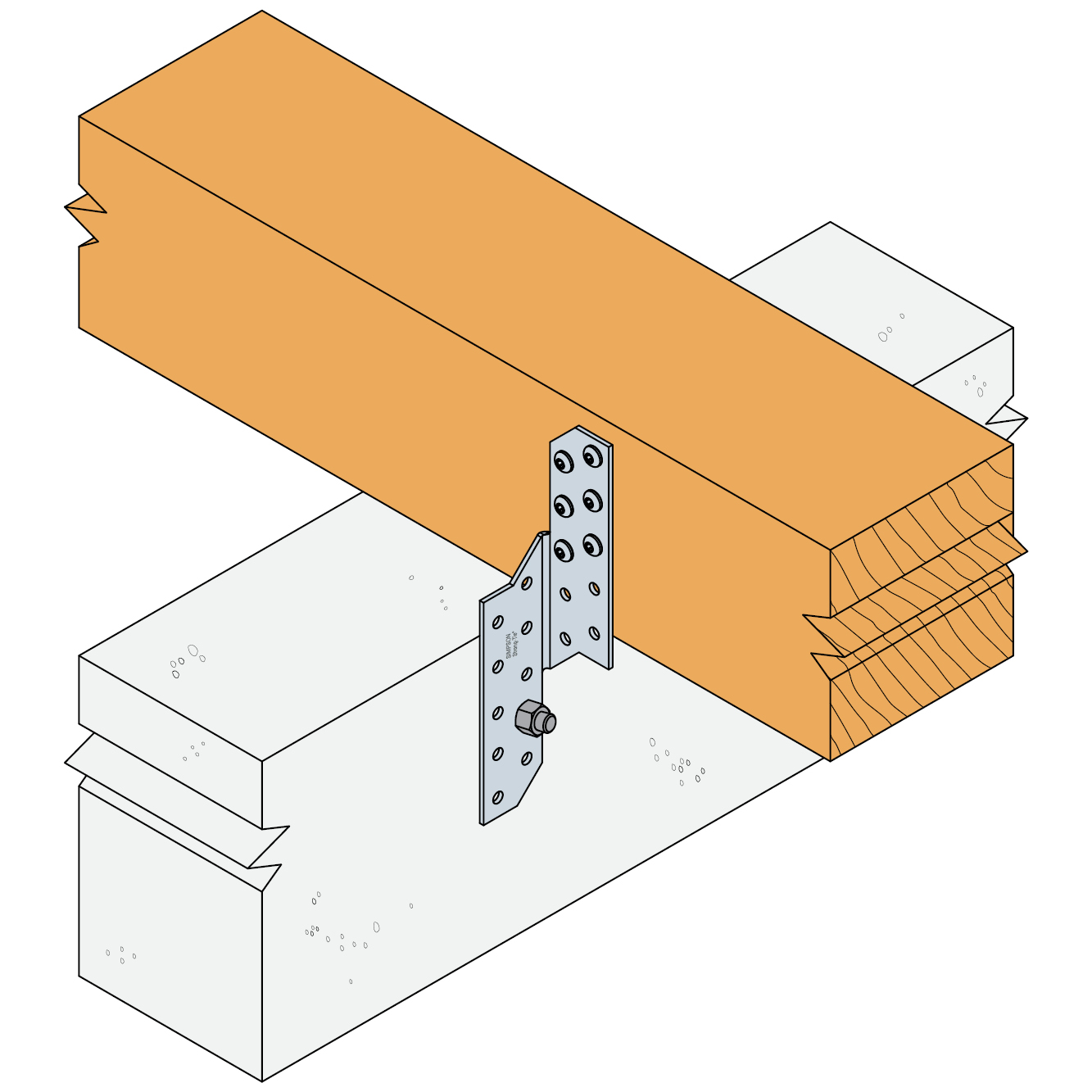

Befestigung an Beton: mit einem mechanischen (WA) oder chemischen (AT-HP) Dübel von Simpson Strong-Tie.

Anwendung

Je nach Last werden 2 oder 4 Verbinder verwendet. Bei Verwendung von 2 Verbindern sollten 2 linke oder 2 rechte Verbinder diagonal gegenüberliegend angeordnet werden, um eine mittige Lastverteilung zu gewährleisten.

Für die Verbindung von Sparren und Wandplatte können Verbinder unterschiedlicher Länge erforderlich sein: kürzer an der Außenseite der Wandplatte und länger an der Innenseite. Dies liegt am Winkel des Sparrens und seiner Erhöhung, wenn er sich von der Auflage entfernt.

Zertifikat

ETA-21/0482

Garantie höchster Qualität. Diese Norm legt Anforderungen und Prüfverfahren für Werkstoffe, Geometrie, Festigkeit, Steifigkeit und Dauerhaftigkeit (d. h. Korrosionsschutz) fest.

Die von uns angebotenen Produkte zeichnen sich durch höchste Qualität aus und können bedenkenlos im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Auftragnehmer gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.
