Allgemeine Beschreibung

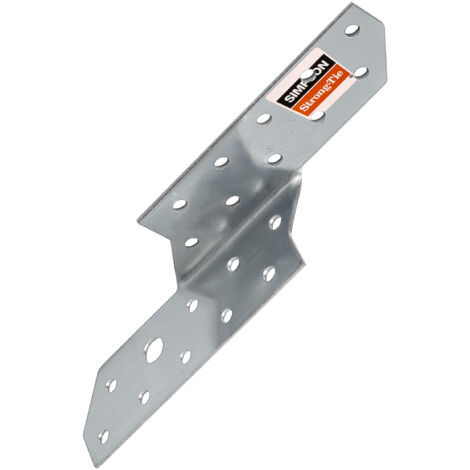

Der SIMPSON Sparrenpfettenanker SPF 170 rechts ist speziell für die Zugverankerung von sich kreuzenden Hölzern konzipiert. Er kann sowohl Zuglasten als auch horizontale Kräfte aufnehmen und ist für die Verwendung in Verbindungen zwischen Holz und Beton geeignet. Die Anwendung erfordert je nach Belastung 2 oder 4 Pfettenanker pro Anschluss, wobei bei der Verwendung von 2 Pfettenankern zwei linke oder zwei rechte Verbinder diagonal gegenüberliegen sollten, um eine mittige Lasteinleitung zu gewährleisten.Technische daten
- Modell: SPF170R
- Montageseite: Rechts
- Maße: 170 x 32,5 mm
- Blechdicke: 2,0 mm
- Material: Verzinkter Stahl S250GD Z 275 g/m² (20 µm)
- Löcher Arm 1: 10 Stk. x Ø 5 mm
- Löcher Arm 2: 9 Stk. x Ø 5 mm, 1 Stk. x Ø 9 mm
Kompatibilität und Zubehör
- Befestigung auf Holz: mittels CNA4.0 Systemnägeln oder CSA5.0 Systemschrauben
- Befestigung an Beton: mit einem mechanischen (WA) oder chemischen (AT-HP) Anker von Simpson Strong-Tie
Installation
Die Installation erfolgt je nach Belastung mit 2 oder 4 Verbindern. Bei der Verwendung von 2 Verbindern sollten diese diagonal gegenüberliegen, um eine mittige Lastverteilung zu gewährleisten. Bei den Verbindungen zwischen den Sparren und der Wandplatte können Verbinder unterschiedlicher Länge erforderlich sein, abhängig vom Winkel des Sparrens und seiner Steigung.
Anwendung
Der Sparrenpfettenanker wird in der Bauindustrie eingesetzt, um starke und langlebige Verbindungen zu gewährleisten. Er ist ideal für die Verwendung in Dachkonstruktionen, um das Dach vor dem Abheben durch Windsog zu schützen.
Weitere Informationen
Der Sparrenpfettenanker hat eine europäische technische Bewertung (ETA 21/0482) und ist für Nutzungsklasse 2 konzipiert, was bedeutet, dass er für Umgebungen mit moderaten Feuchtigkeitsbedingungen geeignet ist.
