Allgemeine Beschreibung

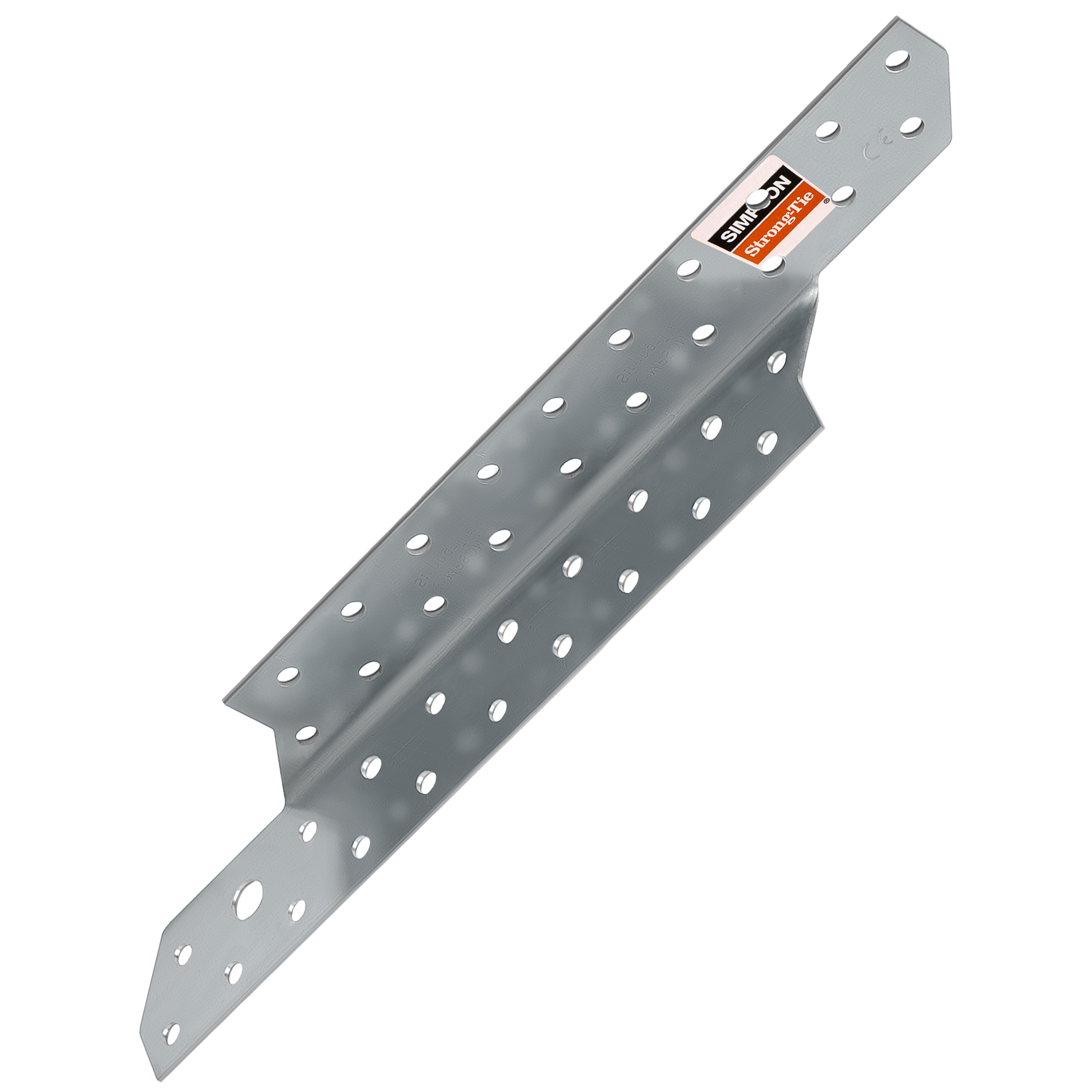

Der SIMPSON Sparrenpfettenanker SPF 250 rechts ist ein hochwertiger Verbinder, der speziell für die Zugverankerung von sich kreuzenden Hölzern entwickelt wurde. Er ermöglicht die Aufnahme von hohen Zuglasten sowie zusätzlichen Lasten in horizontalen Richtungen. Je nach Belastung können 2 oder 4 Pfettenanker pro Anschluss verwendet werden, wobei die Anordnung der Verbinder diagonal gegenüberliegen sollte, um eine mittige Lasteinleitung zu gewährleisten. Der Anker ist aus feuerverzinktem Stahl gefertigt und bietet eine zuverlässige und langlebige Verbindung.Technische daten
- Modell: SPF250R
- Montageseite: Rechts

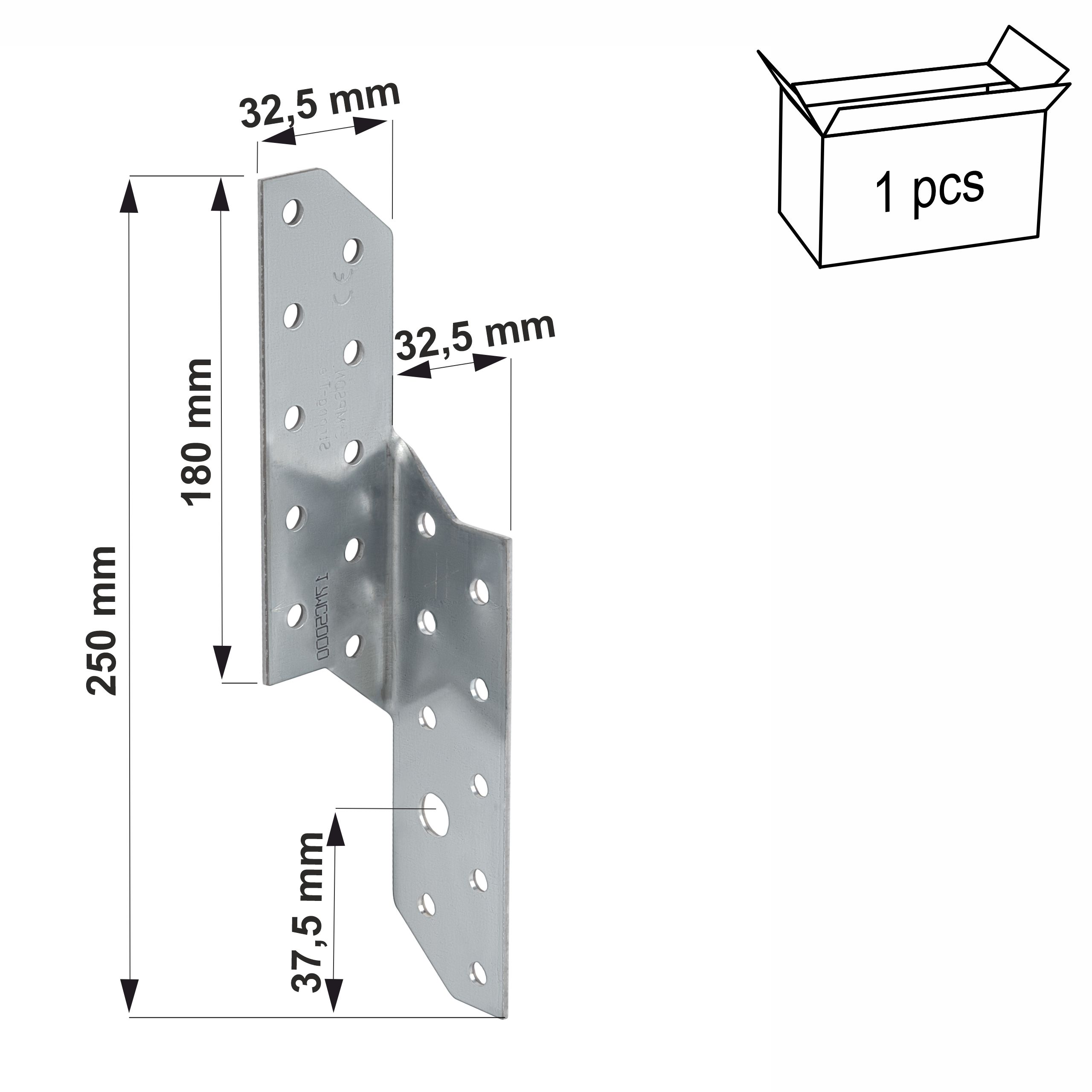

- Maße: 250 x 32,5 mm
- Blechdicke: 2,0 mm
- Material: Verzinkter Stahl S250GD Z 275 g/m² (20 µm)
- Löcher Arm 1: 18 Stk. x Ø 5 mm
- Löcher Arm 2: 17 Stk. x Ø 5 mm, 1 Stk. x Ø 9 mm
- Inhaltsmenge: 1 Stück pro Verpackung
- Gewicht: 160 g
Kompatibilität und Zubehör
- Befestigung auf Holz: mittels CNA4.0 Systemnägeln oder CSA5.0 Systemschrauben

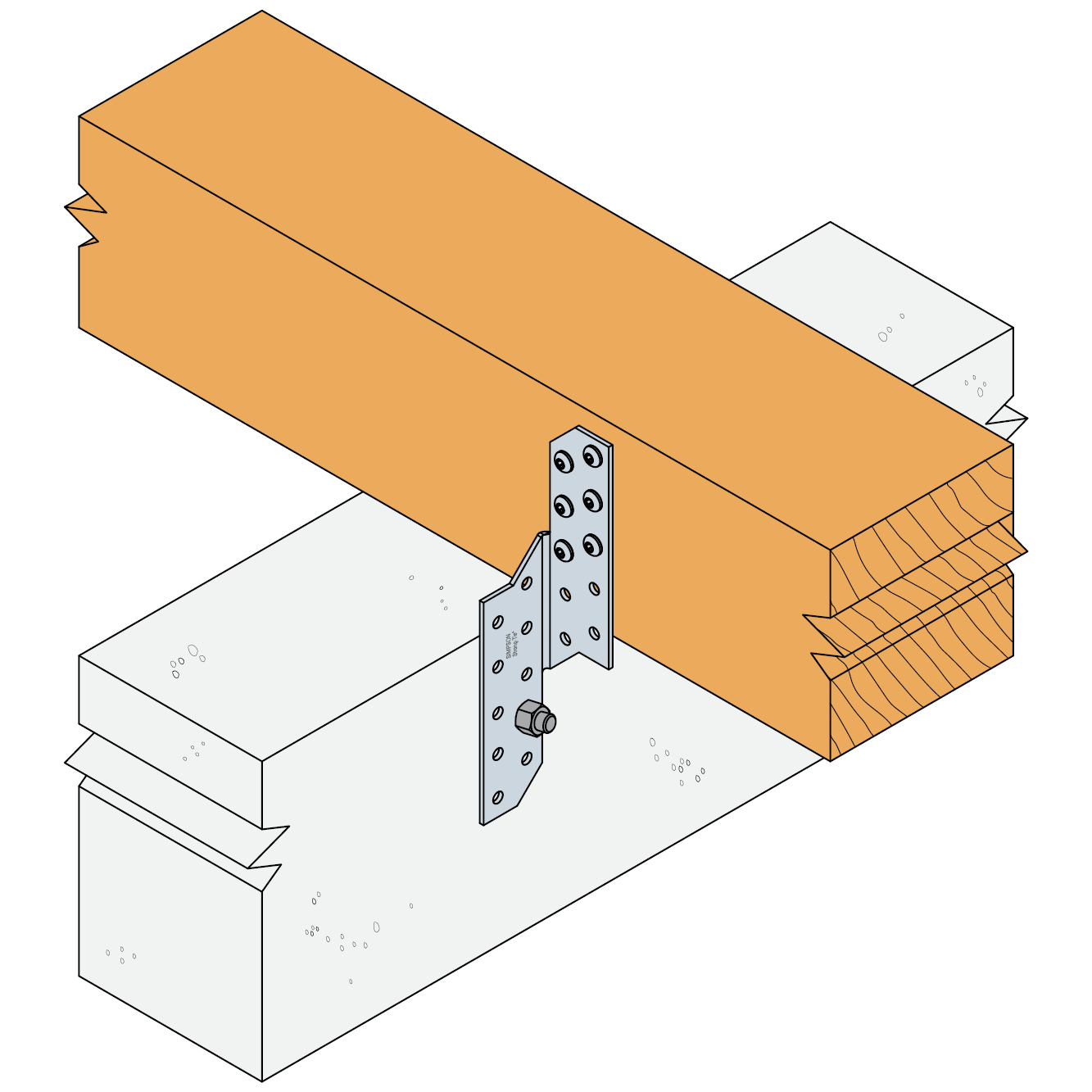

- Befestigung an Beton: mit mechanischen (WA) oder chemischen (AT-HP) Ankern von Simpson Strong-Tie
Installation
Die Installation erfolgt je nach Belastung mit 2 oder 4 Verbindern. Bei der Verwendung von 2 Verbindern sollten diese diagonal gegenüberliegen, um eine mittige Lastverteilung zu gewährleisten. Bei Verbindungen zwischen Sparren und Wandplatte können unterschiedliche Längen der Verbinder erforderlich sein, abhängig vom Winkel des Sparrens und seiner Steigung.
Anwendung

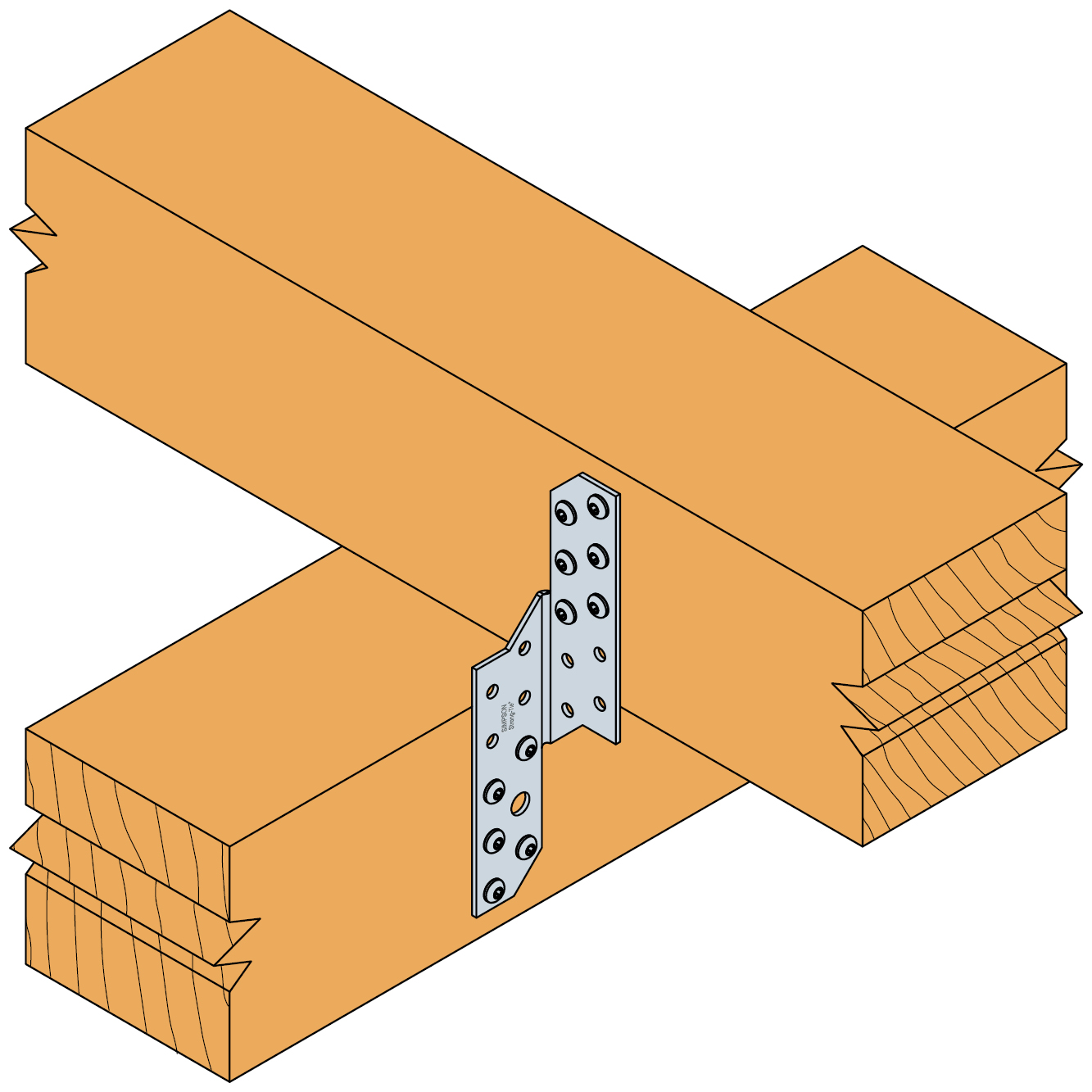

Der Sparrenpfettenanker wird in Dachkonstruktionen verwendet und dient zur Verankerung von Pfetten auf Trägern. Er ist ideal für Holz-Holz und Holz-Beton Verbindungen und bietet eine starke und langlebige Lösung für verschiedene Bauprojekte.
Weitere Informationen
- Europäische technische Bewertung: ETA-21/0482
- Die Produkte zeichnen sich durch höchste Qualität aus und können bedenkenlos im Bauwesen eingesetzt werden.
