Allgemeine Beschreibung

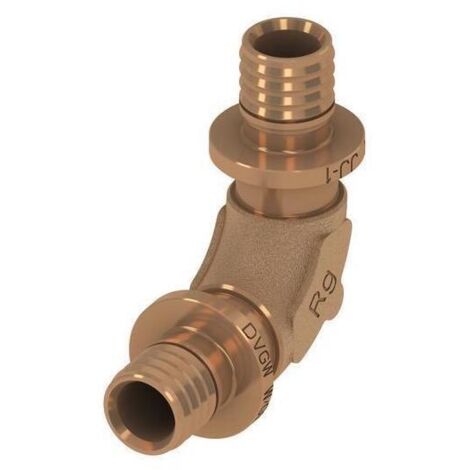

Der TECEflex Bogen 90 Grad ist ein druckverlustoptimierter Bogen aus Siliziumbronze, der als strömungstechnisch günstiger Bogen ausgeführt ist. Durch die verlustarme bogenförmige Richtungsänderung und den annähernd gleichen Innenquerschnitt von Rohr und Fitting wird ein niedriger Zeta-Wert erreicht.Technische daten
- Dimension: 16 x 16 mm
- Material: Siliziumbronze
- Hersteller-Serie: TECEflex
- Hersteller-Modellnummer: 1007000030 0070
- Bestell-Nr.: 707316
- Ausführung: 1-teilig
- Winkel des Bogens: 90 Grad
- Länge: 41 mm
- Zeta-Wert: 1,3
- Nenndurchmesser Anschluss 1: DN 12
- Nenndurchmesser Anschluss 2: DN 12
- Rohraußendurchmesser Anschluss 1: 17 mm
- Rohraußendurchmesser Anschluss 2: 17 mm
- Arbeitslänge Anschluss 1: 15,3 mm
- Arbeitslänge Anschluss 2: 15,3 mm
- Werkstoff des Anschlusses 1: Kupfer
- Werkstoff des Anschlusses 2: Kupfer
- Werkstoffgüte Anschluss 1: CuZn21Si3P (CW724R)
- Werkstoffgüte Anschluss 2: CuZn21Si3P (CW724R)
- DIN-CERTCO-Zertifikat: ja
- Mit TÜV-Zulassung: ja
- DVGW-Siegel für Wasser: ja
- KIWA-Prüfsiegel: ja
- KOMO-Prüfsiegel: ja
- Trinkwasserkonform nach UBA: ja
Kompatibilität und Zubehör
- TECEflex Fittings met./PPSU
- 1 x Bogen
