Allgemeine Beschreibung

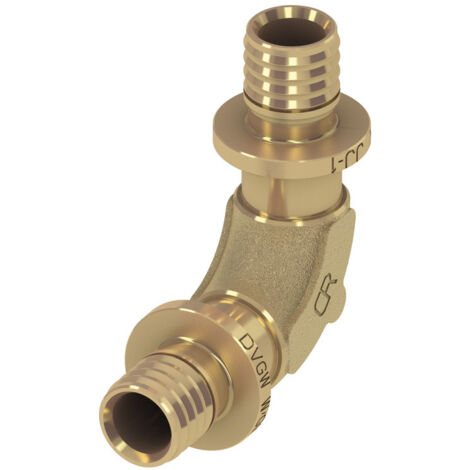

Der TECEflex Bogen 90 Grad ist ein druckverlustoptimierter Bogen aus Siliziumbronze, der eine strömungstechnisch günstige Richtungsänderung ermöglicht. Mit einem niedrigen Zeta-Wert sorgt er für eine verlustarme Strömung und hat annähernd den gleichen Innenquerschnitt wie Rohr und Fitting.Technische daten
- Dimension: 50 x 50 mm
- Material: Siliziumbronze
- Bestell-Nr.: 707350
- Hersteller-Modellnummer: 1007000030 0070
- Form: Bogen
- Anschluss 1: Schiebeende
- Anschluss 2: Schiebeende
- Länge: 93 mm
- Winkel des Bogens: 90 Grad
- Oberflächenschutz: unbehandelt
- Zeta-Wert: 0,5
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Nenndurchmesser Anschluss 1: DN 40
- Nenndurchmesser Anschluss 2: DN 40
- Rohraußendurchmesser Anschluss 1: 50 mm
- Rohraußendurchmesser Anschluss 2: 50 mm
- Arbeitslänge Anschluss 1: 40 mm
- Arbeitslänge Anschluss 2: 40 mm
- Werkstoff des Anschlusses 1: Kupfer
- Werkstoff des Anschlusses 2: Kupfer
- Werkstoffgüte Anschluss 1: CuZn21Si3P (CW724R)
- Werkstoffgüte Anschluss 2: CuZn21Si3P (CW724R)
Weitere Informationen
- Mit TÜV-Zulassung: ja
- DVGW-Siegel für Wasser: ja
- KIWA-Prüfsiegel: ja
- KOMO-Prüfsiegel: ja
